سنسور فشار روغن دیزل ژنراتور؛ راهنمای کامل انواع، تست، عیب یابی و زمان تعویض

اگر سنسور فشار روغن دیزل ژنراتور هشدار افت فشار روغن را نمایش دهد، باید بلافاصله موتور را خاموش کنید؛ زیرا ادامه کار می تواند باعث آسیب جدی به یاتاقان ها، میل لنگ و سایر قطعات داخلی موتور شود.

سنسور فشار روغن وظیفه اندازه گیری فشار روغن و ارسال اطلاعات به برد کنترل یا تابلو فرمان را بر عهده دارد و در صورت کاهش فشار روغن، آلارم داده یا حتی موتور را خاموش می کند.

سنسور فشار روغن دیزل ژنراتور چیست؟

سنسور فشار روغن یا Oil Pressure Sensor قطعه ای است که فشار روغن موتور را به صورت لحظه ای اندازه گیری می کند.

تمام موتورهای دیزلی برای روانکاری صحیح قطعات متحرک به فشار مناسب روغن نیاز دارند. اگر فشار روغن کاهش پیدا کند، اصطکاک افزایش یافته و در مدت کوتاهی خسارت سنگینی به موتور وارد می شود.

به همین دلیل تمامی موتورهای دیزل ژنراتور مدرن از جمله:

• پرکینز
• کامینز
• ولوو
• کاترپیلار
• MTU
• MAN
• دویتس

به نوعی از سنسور فشار روغن مجهز هستند.

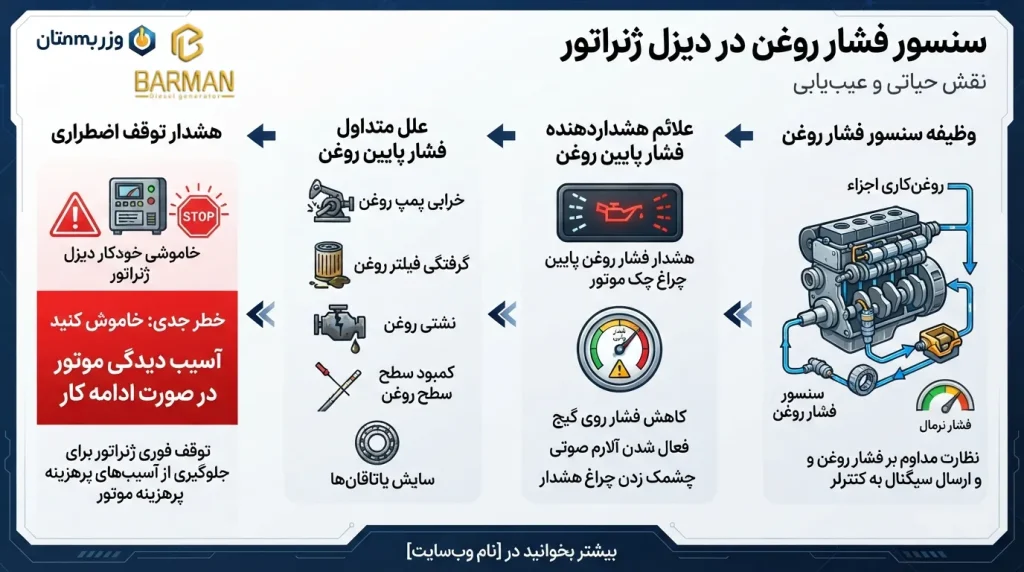

سنسور فشار روغن چگونه کار می کند؟

پس از روشن شدن موتور، پمپ روغن، روغن را در مدار به گردش درمی آورد.

سنسور فشار روغن این فشار را اندازه گیری کرده و اطلاعات را به یکی از بخش های زیر ارسال می کند:

• برد کنترل ژنراتور
• ECU موتور
• PLC
• گیج فشار روغن
• نمایشگر دیجیتال

اگر فشار از حد مجاز کمتر شود:

• آلارم فعال می شود.
• چراغ هشدار روشن می شود.

در بسیاری از موتورها فرمان خاموش شدن موتور صادر می شود.

انواع سنسور فشار روغن دیزل ژنراتور

پرکاربردترین سنسور فشار روغن

در بازار ایران، مدل VDO 10Bar بیشترین استفاده را دارد.

• سازگار با اکثر دیزل ژنراتورها
• نصب آسان
• دقت بالا
• قابل استفاده روی اغلب بردهای کنترل
• دارای پایه G و WK

پایه G مقدار فشار روغن را ارسال می کند.

پایه WK هنگام افت فشار کمتر از یک بار، فرمان حفاظتی صادر می کند.

انواع فشنگی روغن

بسته به نوع موتور، فشنگی روغن می تواند:

• تک پایه
• دو پایه
• سه پایه
• چهار پایه

باشد.

در موتورهای جدید ولوو، کامینز و پرکینز معمولا علاوه بر فشار روغن، دمای روغن نیز اندازه گیری می شود.

علائم خرابی سنسور فشار روغن دیزل ژنراتور

خرابی سنسور همیشه به معنی کم بودن فشار روغن نیست.رایج ترین نشانه ها عبارتند از:

• روشن شدن چراغ روغن
• آلارم Low Oil Pressure
• خاموش شدن ناگهانی موتور
• نمایش اشتباه فشار روغن
• نوسان مقدار فشار
• روشن نشدن ژنراتور

علت افت فشار روغن دیزل ژنراتور

اگر فشار روغن پایین باشد، دلایل زیر را بررسی کنید:

• کم بودن سطح روغن
• خرابی پمپ روغن
• گرفتگی فیلتر روغن
• خرابی اویل کولر
• استفاده از روغن نامناسب
• خرابی سنسور فشار روغن
• گرفتگی مسیرهای روغن
• فرسودگی یاتاقان ها

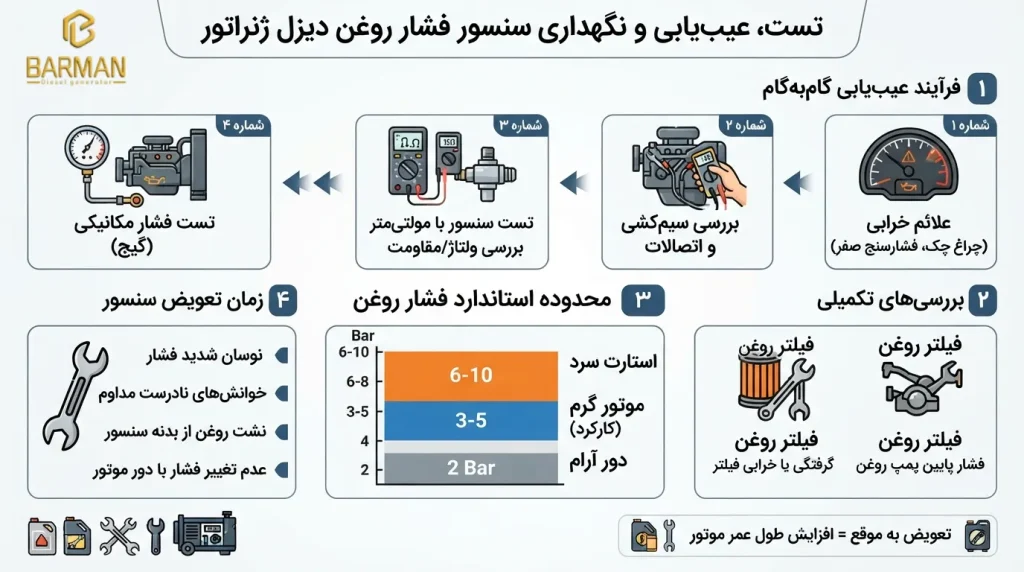

روش عیب یابی افت فشار روغن دیزل ژنراتور

در کارگاه بارمان دیزل همیشه این مراحل را انجام می دهیم:

مرحله اول

• موتور را خاموش کنید.
• هیچ گاه با وجود آلارم فشار روغن، موتور را روشن نگه ندارید.

مرحله دوم

سطح روغن را بررسی کنید. روغن باید:

• سالم باشد.
• ویسکوزیته مناسب داشته باشد.
• بیش از زمان مجاز استفاده نشده باشد.

مرحله سوم

• فیلتر روغن را کنترل کنید.

مرحله چهارم

• پمپ روغن را بررسی کنید.

مرحله پنجم

• سنسور روغن را تست کنید.

می توان سنسور را کمی شل کرد و با یک استارت کوتاه (بدون روشن شدن موتور) مشاهده کرد که آیا روغن با فشار از محل سنسور خارج می شود یا خیر.

اگر روغن خارج شود، احتمال خرابی سنسور زیاد است.

روش تست سنسور فشار روغن دیزل ژنراتور

اگر سنسور آنالوگ باشد:

• اهم متر را متصل کنید.
• موتور را روشن کنید.
• تغییر مقاومت را اندازه گیری کنید.

در مدل های دیجیتال باید از دستگاه دیاگ یا نرم افزار موتور استفاده شود.

علت بالا بودن فشار روغن دیزل ژنراتور

بالا بودن فشار روغن نیز خطرناک است. مهمترین دلایل:

• استفاده از روغن غلیظ
• خرابی سوپاپ پمپ روغن
• پر بودن بیش از حد کارتل
• گرفتگی مدار روغن

در موارد شدید حتی ممکن است فیلتر روغن ترکیده یا منفجر شود.

فشار استاندارد روغن دیزل ژنراتور چقدر است؟

عدد دقیقی برای همه موتورها وجود ندارد. به طور معمول:

این مقادیر بسته به مدل موتور متفاوت هستند.

مزایای سنسور فشار روغن سالم

وجود سنسور سالم باعث می شود:

• موتور عمر بیشتری داشته باشد.
• خرابی های سنگین کاهش یابد.
• تعمیرات اساسی کمتر شود.
• مصرف روغن کنترل شود.
• توقف ناگهانی پروژه ها کاهش پیدا کند.

ارتباط سنسور فشار روغن با سرویس های دوره ای

یکی از اشتباهات رایج این است که تنها سنسور را تعویض کنیم اما کیفیت روغن بررسی نشود.

در تجربه عملی ما، بسیاری از آلارم های فشار روغن ناشی از استفاده از روغن نامناسب یا سرویس دیرهنگام هستند. به همین دلیل پیشنهاد می کنیم که حتما از بین بهترین روغن برای دیزل ژنراتور انتخاب کنید.

همچنین بعد از هر تعمیر اساسی یا تعویض فیلتر، انجام صحیح “هواگیری دیزل ژنراتور” اهمیت زیادی دارد تا سیستم روانکاری و سوخت رسانی بدون مشکل کار کند.

سنسور فشار روغن و سایر بخش های مهم دیزل ژنراتور

عملکرد صحیح سنسور تنها زمانی نتیجه مطلوب دارد که سایر بخش های دیزل ژنراتور نیز استاندارد باشند. به عنوان نمونه:

تنظیم صحیح گاورنر دیزل ژنراتور باعث پایداری دور موتور می شود.

رعایت الزامات اتاق دیزل ژنراتور از افزایش بیش از حد دمای موتور جلوگیری می کند.

در پروژه هایی که چند ژنراتور به صورت همزمان کار می کنند، آشنایی با سنکرون دیزل ژنراتور اهمیت زیادی دارد.

هنگام اتصال دستگاه به برق شهر نیز رعایت اصول نحوه اتصال دیزل ژنراتور به برق شبکه ضروری است.

اگر هنوز در مرحله انتخاب دستگاه هستید، حتما از بین بهترین برندهای دیزل ژنراتور در ایران انتخاب کنید.

اجاره دیزل ژنراتور از بارمان دیزل

اگر پروژه شما موقتی است یا هنوز تصمیم به خرید نگرفته اید، امکان اجاره دیزل ژنراتور از بارمان دیزل فراهم است.

یکی از مزیت های مهم بارمان دیزل این است که تنها یک تامین کننده نیست؛ ما کارگاه اختصاصی ساخت و مونتاژ دیزل ژنراتور داریم و برای بسیاری از پروژه ها، دستگاه را متناسب با نیاز واقعی مشتری طراحی و تولید می کنیم.

این موضوع باعث می شود علاوه بر تامین دستگاه های آماده، امکان ارائه راهکارهای اختصاصی نیز وجود داشته باشد.

انواع دیزل ژنراتور قابل اجاره در بارمان دیزل

جمع بندی

سنسور فشار روغن دیزل ژنراتور شاید قطعه کوچکی باشد، اما یکی از مهمترین تجهیزات حفاظتی موتور محسوب می شود. هرگونه بی توجهی به آلارم فشار روغن می تواند هزینه های بسیار سنگینی برای تعمیر موتور ایجاد کند.

بررسی منظم روغن، فیلتر، پمپ روغن و خود سنسور، بهترین راه برای جلوگیری از خرابی های پرهزینه است. اگر هم برای پروژه خود به تامین برق موقت نیاز دارید، استفاده از خدمات اجاره دیزل ژنراتور بارمان دیزل می تواند راهکاری مطمئن و به صرفه باشد.

سوالات متداول

هر چند وقت یکبار باید سنسور فشار روغن بررسی شود؟

بهتر است در هر سرویس دوره ای دیزل ژنراتور، عملکرد سنسور نیز کنترل شود؛ به ویژه اگر دستگاه در شرایط کاری سنگین فعالیت می کند.

آیا خرابی سنسور فشار روغن باعث روشن نشدن دیزل ژنراتور می شود؟

بله. در بسیاری از بردهای کنترلی، خرابی سنسور یا ارسال سیگنال اشتباه باعث فعال شدن حفاظت موتور و جلوگیری از روشن شدن دستگاه می شود.

آیا می توان سنسور فشار روغن را بدون تعویض روغن عوض کرد؟

بله، اما اگر زمان سرویس روغن فرا رسیده باشد، بهتر است هر دو عملیات به صورت همزمان انجام شوند تا از دوباره کاری جلوگیری شود.

آیا همه سنسورهای فشار روغن با یکدیگر سازگار هستند؟

خیر. نوع رزوه، تعداد پایه ها، محدوده فشار، ولتاژ و نوع سیگنال خروجی در مدل های مختلف متفاوت است و باید مطابق مشخصات موتور انتخاب شوند.

آیا استفاده از روغن نامناسب روی عملکرد سنسور تاثیر می گذارد؟

به صورت مستقیم خیر، اما روغن با ویسکوزیته نامناسب باعث تغییر فشار روغن شده و سنسور نیز همان مقدار واقعی را نمایش می دهد؛ بنابراین ممکن است آلارم افت یا افزایش فشار فعال شود.
