سنکرون کردن دیزل ژنراتور یکی از مهمترین موضوعات در طراحی و بهره برداری از سیستم های برق اضطراری و دائم کار است.
بسیاری از مجموعه های صنعتی، بیمارستان ها، مراکز تجاری، پروژه های عمرانی و حتی برخی ساختمان های اداری، برای تامین برق پایدار فقط به یک ژنراتور متکی نیستند. در این شرایط باید چند دیزل ژنراتور با هم یا با برق شهر به صورت دقیق هماهنگ شوند.
اگر سنکرون کردن به درستی انجام نشود، هنگام اتصال ژنراتور به شبکه یا باس مشترک، شوک الکتریکی، نوسان ولتاژ، آسیب به آلترناتور، فشار به موتور و حتی اختلال در تجهیزات مصرف کننده به وجود می آید.

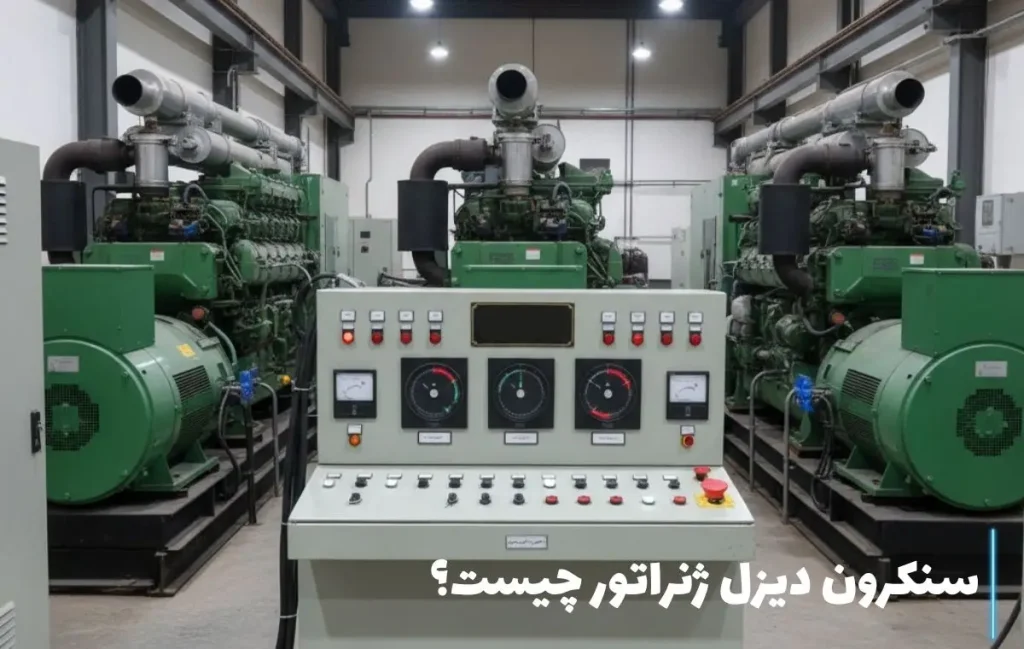

سنکرون دیزل ژنراتور یعنی چه؟
سنکرون کردن دیزل ژنراتور یعنی هماهنگ کردن خروجی یک ژنراتور با یک منبع دیگر مثل برق شهر یا یک دیزل ژنراتور دیگر، به طوری که هر دو منبع بتوانند همزمان و بدون آسیب در یک مدار کار کنند.
به بیان ساده، برای اینکه دو منبع برق را کنار هم قرار دهیم، باید چند پارامتر اصلی بین آن ها یکسان باشد. این پارامترها عبارتند از:
- ولتاژ
- فرکانس
- توالی فاز
- زاویه فاز
تا زمانی که این چهار مورد در محدوده استاندارد قرار نگیرند، اتصال ایمن و اصولی انجام نمی شود.
مزایای سنکرون کردن درست
- افزایش ظرفیت تولید برق
- امکان تقسیم بار بین چند ژنراتور
- جلوگیری از خاموشی لحظه ای
- بالا رفتن پایداری شبکه داخلی
- کاهش استهلاک هر دستگاه
- امکان سرویس یا تعمیر یک ژنراتور بدون قطع کامل برق
- بهبود مصرف سوخت در بارهای متغیر
به همین دلیل، در مجموعه های حساس انتخاب باید خیلی دقیق انجام شود! مثلا دیزل ژنراتور مناسب برای بیمارستان حتما باید ظرفیتش به درستی انتخاب شود و حتما سنکرون شود.
شرایط لازم برای سنکرون کردن دیزل ژنراتور
برای اینکه سنکرون کردن به درستی انجام شود، باید 4 شرط اصلی برقرار باشد:
برابری ولتاژ
ولتاژ خروجی ژنراتور باید با ولتاژ شبکه یا باس مشترک برابر باشد یا اختلاف خیلی کمی داشته باشد.
برابری فرکانس
فرکانس خروجی ژنراتور باید با فرکانس منبع مرجع یکی باشد. در ایران معمولا فرکانس استاندارد 50 هرتز است.
یکسان بودن توالی فاز
ترتیب فازها در دو منبع باید یکسان باشد. اگر توالی فاز اشتباه باشد، اتصال خطرناک خواهد بود.
نزدیک بودن زاویه فاز
فازهای همنام باید تقریبا روی هم قرار بگیرند تا در لحظه بستن کلید، ضربه شدیدی به سیستم وارد نشود.
این 4 اصل، پایه اصلی هر آموزش سنکرون دیزل ژنراتور هستند.
نحوه سنکرون کردن دیزل ژنراتور با برق شهر
وقتی از سنکرون با برق شهر صحبت می کنیم، منظور فقط روشن شدن ژنراتور در زمان قطع برق نیست. در واقع، در سیستم های حرفه ای، ژنراتور پس از بازگشت برق شهر نیز به شکل کنترل شده و نرم با شبکه هماهنگ می شود و حتما نحوه اتصال دیزل ژنراتور به شبکه را هم بدانید! تا انتقال بار بدون خاموشی یا چشمک انجام شود.
روند کلی به این شکل است:
- برد کنترل، قطع برق شهر را تشخیص می دهد.
- دستور استارت به دیزل ژنراتور ارسال می شود.
- ژنراتور به ولتاژ و فرکانس نامی می رسد.
- در زمان نبود برق شهر، بار را تامین می کند.
- با برگشت برق شهر، کنترلر شرایط شبکه و ژنراتور را بررسی می کند.
- پس از همزمان شدن پارامترها، انتقال بار به شکل سنکرون انجام می شود.
- بعد از پایدار شدن برق شهر، ژنراتور از مدار خارج و خاموش می شود.
نتیجه این فرآیند این است که مجموعه دچار چشمک، پرش یا شوک ناگهانی نمی شود.
روش های سنکرون و پارالل کردن دیزل ژنراتورها
در عمل، چند روش اصلی برای سنکرون و پارالل سازی وجود دارد.
روش اول Master – Slave
در این روش، ابتدا بزرگترین ژنراتور به باس بی برق یا Dead Bus وصل می شود و سپس بقیه ژنراتورها با آن سنکرون می شوند. این روش بیشتر زمانی استفاده می شود که توان ژنراتورها یکسان نباشد. البته امروزه کمتر از گذشته مورد استفاده قرار می گیرد.
روش دوم Multi Master
این روش برای ژنراتورهایی که توان نزدیک یا مساوی دارند رایج تر است. همه دستگاه ها با هم استارت می شوند و هر ژنراتوری که زودتر به شرایط نرمال برسد، وارد باس می شود. سپس بقیه با باس مشترک سنکرون خواهند شد.
روش سوم سنکرون همزمان برای تعداد زیاد ژنراتور
در پروژه های بزرگ که تعداد ژنراتورها زیاد است، اگر بخواهیم دستگاه ها یکی یکی وارد مدار شوند زمان زیادی صرف می شود.
در این روش، کلیدها از قبل بسته می شوند، تحریک ژنراتورها قطع می شود، موتورها همزمان استارت می شوند و بعد از یکسان شدن دور، تحریک به صورت همزمان وصل می شود. این روش باعث کاهش زمان پارالل شدن مجموعه می شود.
نقش گاورنر در سنکرون دیزل ژنراتور
گاورنر، کنترل کننده دور موتور دیزل است. چون فرکانس خروجی ژنراتور مستقیما به دور موتور وابسته است، هرگونه نوسان در سرعت موتور باعث نوسان در فرکانس خواهد شد. بنابراین تنظیم درست گاورنر برای سنکرون بسیار مهم است.
وظایف اصلی گاورنر
- کنترل و تثبیت دور موتور
- تنظیم فرکانس خروجی
- کمک به توزیع مناسب توان اکتیو بین ژنراتورها
در سنکرون سازی حرفه ای، گاورنر باید طوری تنظیم شود که ژنراتور در بار و بی باری رفتار پایداری داشته باشد.
نقش AVR در سنکرون دیزل ژنراتور
AVR یا رگولاتور اتوماتیک ولتاژ، بخش مهم دیگری در سنکرون است. این قطعه وظیفه دارد ولتاژ خروجی ژنراتور را در محدوده مناسب حفظ کند.
زمانی که بار روی دیزل ژنراتور قرار می گیرد، افت ولتاژ به وجود می آید. AVR با تنظیم جریان تحریک، این افت را جبران می کند.
وظایف اصلی AVR
- تثبیت ولتاژ خروجی
- جبران افت ولتاژ هنگام بارگیری
- کمک به کنترل توان راکتیو
- حفظ کیفیت برق خروجی
به همین دلیل، اگر AVR درست تنظیم نشده باشد، عملیات سنکرون با مشکل روبرو می شود.
مراحل کلی تنظیم گاورنر و AVR
در یک سیستم سنکرون، معمولا مراحل زیر انجام می شود:
- روشن کردن دیزل ژنراتور
- تنظیم دور اولیه موتور
- گرم شدن کامل موتور
- تنظیم ضریب بهره و پایداری گاورنر
- بررسی فرکانس خروجی روی 50 هرتز
- تنظیم AVR بر اساس ولتاژ مرجع
- بررسی رفتار ژنراتور در بی باری و زیر بار
- قرار دادن کنترلر در حالت اتوماتیک
- انجام سنکرون با برق شهر یا باس مشترک
نکته مهم این است که این تنظیمات باید با ابزار دقیق و توسط افراد متخصص انجام شود. هرگونه خطا در تنظیم می تواند در زمان اتصال، آسیب جدی ایجاد کند.
مزایای سنکرون کردن دیزل ژنراتورها
اگر سنکرون سازی اصولی انجام شود، مزایای زیادی به همراه دارد.
افزایش ظرفیت
می توان چند دستگاه را کنار هم قرار داد و به توان بالاتری رسید، بدون اینکه نیاز به یک دستگاه بسیار بزرگ باشد.
انعطاف در بهره برداری
زمانی که بار کم است، فقط بخشی از ژنراتورها وارد مدار می شوند. وقتی بار بالا می رود، دستگاه های دیگر هم اضافه می شوند.
نگهداری راحت تر
اگر یکی از ژنراتورها نیاز به سرویس یا تعمیر داشته باشد، می توان آن را از مدار خارج کرد بدون اینکه کل مجموعه خاموش شود.
کاهش هزینه های بهره برداری
در بارهای متغیر، استفاده مرحله ای از ژنراتورها باعث می شود مصرف سوخت و استهلاک بهتر مدیریت شود.
اطمینان بیشتر
در سیستم های سنکرون، اگر یکی از دستگاه ها از مدار خارج شود، بقیه می توانند تا حدی برق مجموعه را حفظ کنند.
در چه پروژه هایی سنکرون کردن اهمیت بیشتری دارد؟
سنکرون سازی در پروژه های زیر کاربرد ویژه دارد:
- بیمارستان ها و مراکز درمانی
- هتل ها
- دیتاسنترها
- مجتمع های تجاری
- کارخانه ها
- پروژه های عمرانی بزرگ
- معادن
- صنایع سنگین
- مراکز حساس مخابراتی
همچنین در برخی کاربری های خاص مثل فارم های استخراج، انتخاب درست دیزل ژنراتور برای ماینر بسیار مهم است.
انتخاب ظرفیت مناسب برای سنکرون
یکی از سوالات مهم در زمان طراحی سیستم سنکرون این است که چه ظرفیتی انتخاب شود. پاسخ این سوال به عوامل زیادی بستگی دارد:
- مجموع بار مصرفی
- نوع بارها
- ضریب همزمانی
- بارهای موتوری و راه اندازی
- حساسیت تجهیزات
- امکان توسعه در آینده
برای این کار بهتر است از جدول ظرفیت های استاندارد دیزل ژنراتور استفاده شود تا انتخاب دقیق تر و اصولی تری انجام شود.
اجاره دیزل ژنراتور از بارمان دیزل
همه پروژه ها نیاز به خرید دائمی ندارند. در بسیاری از موارد، اجاره دیزل ژنراتور گزینه هوشمندانه تری است. مثلا برای:
- پروژه های موقت عمرانی
- برق اضطراری کوتاه مدت
- جایگزینی موقت در زمان تعمیرات
- رویدادها و نمایشگاه ها
- پروژه های فصلی
- تامین برق موقت مراکز درمانی، تجاری یا صنعتی
در چنین شرایطی، امکان اجاره دیزل ژنراتور از بارمان دیزل وجود دارد و این موضوع می تواند هزینه اولیه پروژه را به شکل قابل توجهی کاهش دهد.
انواع دیزل ژنراتور قابل اجاره در بارمان دیزل
شما میتوانید هر دیزل ژنراتوری از جمله دیزل ژنراتورهای زیر را از بارمان دیزل بخرید یا اجاره بگیرید.
| رنج توان | برند موتور | کاربرد | نوع دستگاه |

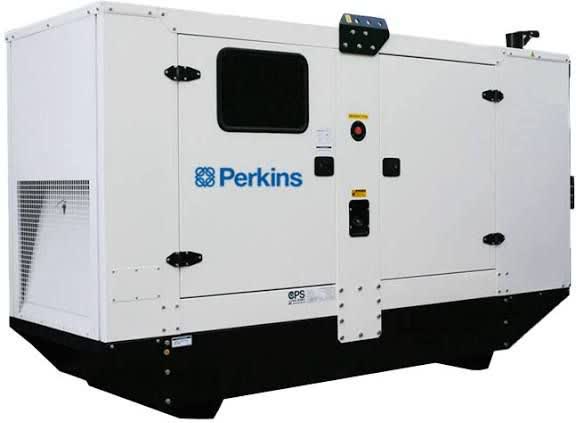

| 15 تا 60 KVA | پرکینز، کامینز | مغازه، دفتر کار، مسکونی | سایلنت / اوپن |
| 60 تا 150 KVA | ولوو، کامینز | مطب، کلینیک، دفاتر اداری | سایلنت |
| 150 تا 500 KVA | ولوو، کامینز | بیمارستان، هتل، مرکز تجاری | سایلنت |
| 500 تا 1000 KVA | کامینز، ولوو | کارخانه، دیتاسنتر، پروژه عمرانی | سایلنت / کانتینری |
| 1000 تا 2000 KVA | کامینز | صنایع سنگین، پروژههای بزرگ | کانتینری |
چرا بارمان دیزل
یکی از نکات مهم درباره بارمان دیزل این است که این مجموعه فقط تامین کننده یا واسطه نیست. بارمان دیزل به صورت مستقیم کارگاه دارد و ساخت دیزل ژنراتور را نیز انجام می دهد. یعنی برای بسیاری از پروژه ها، با توجه به نیاز مشتری، امکان تولید اختصاصی و سفارشی سازی وجود دارد.
- امکان طراحی متناسب با نیاز پروژه
- ساخت اختصاصی برای کاربردهای خاص
- انعطاف بیشتر در انتخاب تابلو، شاسی و تجهیزات
- کنترل بهتر روی کیفیت نهایی
- ارائه راهکار دقیق تر برای پروژه های سنکرون و پارالل
اگر پروژه شما خاص است و نیاز به ترکیب مشخصی از توان، تابلو، صداگیری یا نوع جانمایی دارد، این ویژگی می تواند بسیار مهم باشد.
جمع بندی
سنکرون دیزل ژنراتور برای هر مجموعه ای که به برق پایدار، بدون قطعی و قابل اطمینان نیاز دارد، اهمیت زیادی دارد. در این فرآیند باید ولتاژ، فرکانس، توالی فاز و زاویه فاز به دقت کنترل شود. همچنین تنظیم درست گاورنر و AVR نقش کلیدی در موفقیت عملیات سنکرون دارد.
سنکرون سازی باعث افزایش ظرفیت، کاهش ریسک خاموشی، بهبود مدیریت بار و بالا رفتن اطمینان سیستم می شود. به همین دلیل در پروژه های صنعتی، درمانی، تجاری و زیرساختی یک راهکار بسیار مهم به شمار می رود.
اگر برای پروژه خود نیاز به راهکار فوری هستید، اجاره دیزل ژنراتور از بارمان دیزل می تواند انتخاب مناسبی باشد. همچنین اگر پروژه شما نیاز به ساخت اختصاصی داشته باشد، بارمان دیزل به دلیل داشتن کارگاه مستقیم و امکان تولید سفارشی، می تواند گزینه قابل اعتمادی برای همکاری باشد.
سوالات متداول
آیا سنکرون کردن دیزل ژنراتور فقط برای پروژه های بزرگ است؟
خیر. هرچند در پروژه های بزرگ کاربرد بیشتری دارد، اما در پروژه های متوسطی که نیاز به برق پایدار و بدون وقفه دارند نیز سنکرون کردن می تواند بسیار مفید باشد.
آیا می توان ژنراتورهای با توان متفاوت را سنکرون کرد؟
بله. این کار امکان پذیر است، اما طراحی و تنظیمات آن باید با دقت بیشتری انجام شود تا تقسیم بار به درستی صورت بگیرد.
چه زمانی اجاره دیزل ژنراتور بهتر از خرید است؟
وقتی پروژه موقت باشد، زمان استفاده کوتاه باشد، یا در دوره تعمیرات و جایگزینی موقت نیاز به برق داشته باشید، اجاره معمولا اقتصادی تر از خرید است.
آیا بارمان دیزل فقط اجاره می دهد؟
خیر. بارمان دیزل علاوه بر اجاره، تامین و ساخت ژنراتور را هم انجام می دهد و برای بسیاری از پروژه ها امکان تولید اختصاصی بر اساس نیاز مشتری وجود دارد.
برای انتخاب ظرفیت مناسب ژنراتور از کجا شروع کنیم؟
بهترین راه، محاسبه بار مصرفی، بررسی نوع مصرف کننده ها و استفاده از جدول ظرفیت های استاندارد دیزل ژنراتور است. پس از آن می توان درباره خرید، اجاره یا سنکرون چند دستگاه تصمیم گرفت.
