گام به گام نحوه اتصال دیزل ژنراتور به شبکه

اتصال دیزل ژنراتور به شبکه برق یکی از مهم ترین موضوعات برای مجموعه هایی است که به برق پایدار و بدون وقفه نیاز دارند.

اتصال دیزل ژنراتور به شبکه از بررسی مشخصات فنی و طراحی تابلو حفاظتی شروع میشه، بعد نصب، سیم‌کشی و تنظیم AVR و گاورنر انجام میشه. در مرحله آخر با سنکرون‌سازی ولتاژ، فرکانس و زاویه فاز، بریکر در لحظه مناسب وصل و سیستم زیر بار واقعی تست میشه.

این کار فقط با چند کابل و یک کلید انجام نمی شود، بلکه نیازمند طراحی، تجهیزات حفاظتی، کنترل دقیق ولتاژ و فرکانس، و در بسیاری از پروژه ها سنکرون سازی کامل است.

برق تولیدی دیزل ژنراتور چگونه است؟

دیزل ژنراتور از ترکیب یک موتور دیزلی و یک ژنراتور الکتریکی برای تولید برق استفاده می کند. موتور دیزلی با استفاده از سوخت گازوئیل، انرژی مکانیکی تولید می کند. این انرژی مکانیکی به آلترناتور منتقل می شود و در نهایت به انرژی الکتریکی تبدیل می شود.

ویژگی های برق تولیدی دیزل ژنراتور

• فرکانس و ولتاژ قابل تنظیم، معمولا 50 یا 60 هرتز
• خروجی در ولتاژهای متداول مانند 220 و 380 ولت
• قابلیت هماهنگ شدن با مشخصات برق مصرف کننده
• امکان بهبود کیفیت و پایداری برق با تجهیزات کنترلی
• مناسب برای برق اضطراری یا حتی تامین برق اصلی در برخی پروژه ها

در همین جا بد نیست تفاوت دیزل ژنراتور با ژنراتور گازی را هم برای تصمیم گیری فنی بدانید.

چرا باید دیزل ژنراتور را به شبکه متصل کرد؟

دلایل اتصال دیزل ژنراتور به شبکه یا تابلو اصلی برق یک مجموعه متعدد است. مهم ترین آن ها عبارت اند از:

• تامین برق اضطراری در زمان قطع برق شهری
• کاهش ریسک توقف فعالیت در مشاغل حساس
• حفظ عملکرد تجهیزات حیاتی
• مدیریت بار در ساعات اوج مصرف
• امکان استفاده موازی از چند ژنراتور
• افزایش ظرفیت تولید برق در پروژه های بزرگ

برای مثال در انتخاب مراکز دیزل ژنراتور مناسب برای بیمارستان و مراکز درمانی، فقط یک مزیت نیست، بلکه یک الزام است. در چنین فضاهایی انتخاب دستگاه مناسب و طراحی اتصال اصولی اهمیت بسیار زیادی دارد.

دو مدل اصلی استفاده از دیزل ژنراتور

شما از دو روش میتوانید از دیزل ژنراتوری که خریدید یا اجاره کردید وجود دارد.

استفاده مستقل از دیزل ژنراتور

در این روش، دیزل ژنراتور به عنوان منبع اصلی یا پشتیبان برق یک مصرف کننده به کار می رود و در زمان نیاز، برق مجموعه را به تنهایی تامین می کند. این مدل بیشتر در پروژه های ساختمانی، مناطق دورافتاده، کارگاه ها، ویلاها، مراکز کوچک و برق اضطراری رایج است.

استفاده پارالل یا سنکرون

در این روش، یک یا چند دیزل ژنراتور به صورت همزمان با یکدیگر یا با شبکه برق کار می کنند. این مدل برای پروژه های بزرگ تر مانند کارخانه ها، هتل ها، بیمارستان ها، دیتاسنترها و مراکز تجاری کاربرد دارد. مزیت اصلی آن، افزایش ظرفیت، توزیع بار، کاهش استهلاک و بالا رفتن قابلیت اطمینان است.

تجهیزات مورد نیاز برای اتصال دیزل ژنراتور به شبکه برق

برای اجرای صحیح نحوه اتصال دیزل ژنراتور به شبکه باید از تجهیزات مناسب استفاده شود. این تجهیزات فقط برای روشن و خاموش کردن نیستند، بلکه برای ایمنی، کنترل، سنکرون سازی و حفاظت از کل سیستم نقش حیاتی دارند.

تابلو برق ATS یا AMF

تابلوی ATS یا AMF وظیفه دارد در صورت قطع برق شهری، به صورت خودکار دیزل ژنراتور را وارد مدار کند و پس از برگشت برق، دوباره بار را به شبکه منتقل کند. این تابلو برای مجموعه هایی که نیاز به برق بدون وقفه دارند، بسیار ضروری است.

برد کنترل ژنراتور

برد کنترل مغز متفکر سیستم است. این قطعه وضعیت ولتاژ، فرکانس، فشار روغن، دمای موتور، سطح سوخت و خطاهای عملکردی را بررسی می کند. در سیستم های پیشرفته، کنترلر امکان مانیتورینگ و سنکرون سازی هوشمند را هم فراهم می کند.

مدارهای حفاظتی

مدارهای حفاظتی شامل فیوزها، رله ها، کلیدهای حفاظتی و سیستم های هشدار هستند. این تجهیزات از ژنراتور و مصرف کننده در برابر اتصال کوتاه، اضافه بار، افت ولتاژ، افزایش فرکانس و خطاهای فازی محافظت می کنند.

ترانسفورماتور

اگر ولتاژ خروجی ژنراتور با ولتاژ مورد نیاز شبکه یا مصرف کننده هماهنگ نباشد، از ترانسفورماتور برای تطبیق سطح ولتاژ استفاده می شود.

کنتاکتور یا بریکر قدرت

این قطعات برای قطع و وصل ایمن برق بین ژنراتور و شبکه استفاده می شوند. در پروژه های حساس، بریکرهای قدرت با فرمان کنترلر و سیستم سنکرون عمل می کنند.

سیستم سنکرون سازی

مهم ترین تجهیز در پروژه های موازی و شبکه ای، سیستم سنکرون سازی است. این سیستم کمک می کند ولتاژ، فرکانس و زاویه فاز ژنراتور با شبکه یکسان شود تا اتصال بدون ضربه و نوسان انجام شود.

کابل های استاندارد

کیفیت کابل در انتقال ایمن برق اهمیت زیادی دارد. استفاده از کابل نامناسب می تواند منجر به افت ولتاژ، افزایش حرارت و حتی آتش سوزی شود.

سنکرون سازی چیست و چرا اهمیت دارد؟

سنکرون سازی فرآیندی است که در آن برق تولیدی دیزل ژنراتور از نظر ولتاژ، فرکانس و زاویه فاز با برق شبکه یا با سایر ژنراتورها هماهنگ می شود. بدون این هماهنگی، اتصال ژنراتور به شبکه می تواند باعث شوک الکتریکی، آسیب شدید به تجهیزات، خاموشی و حتی خرابی کامل آلترناتور یا تابلو شود.

مزایای سنکرون سازی

• جلوگیری از نوسانات ناگهانی
• افزایش ایمنی شبکه و تجهیزات
• توزیع درست بار بین ژنراتورها
• امکان توسعه ظرفیت در آینده
• کاهش استهلاک و بهینه سازی مصرف سوخت

این موضوع در مراکز با بار حساس، مثل دیتاسنترها یا تجهیزات ماینینگ هم اهمیت بالایی دارد. اگر برای تجهیزات استخراج ارز دیجیتال برنامه ریزی می کنید، استفاده از بهترین دیزل ژنراتور برای ماینر برای شما واجب است! تا هم ظرفیت مناسب را بشناسید و هم درک بهتری از نوع اتصال و پایداری برق داشته باشید.

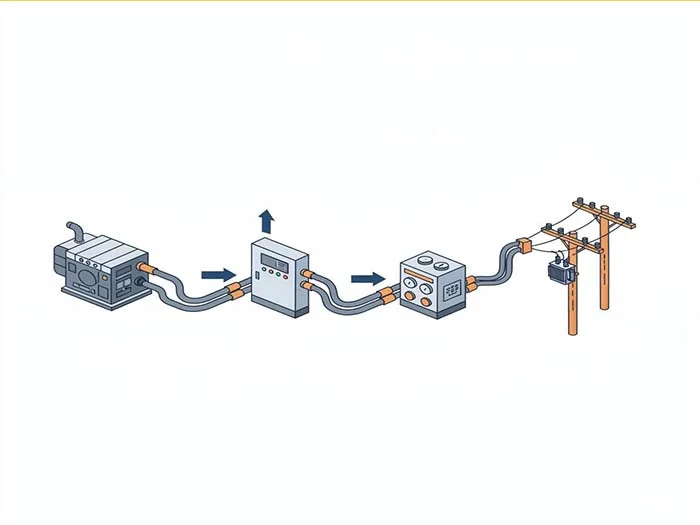

مراحل نحوه اتصال دیزل ژنراتور به شبکه

در ادامه، مراحل اصلی اتصال را به زبان ساده، گام به گام اما فنی توضیح می دهیم.

مرحله اول بررسی توان و مشخصات فنی

پیش از هر چیز باید مشخص شود چه میزان بار قرار است توسط ژنراتور تغذیه شود. توان خروجی دیزل ژنراتور باید با نیاز واقعی مصرف کننده هماهنگ باشد. همچنین باید مشخصات زیر بررسی شود:

• ولتاژ خروجی
• فرکانس
• تعداد فاز
• نوع بار مصرفی
• ضریب توان
• جریان راه اندازی تجهیزات

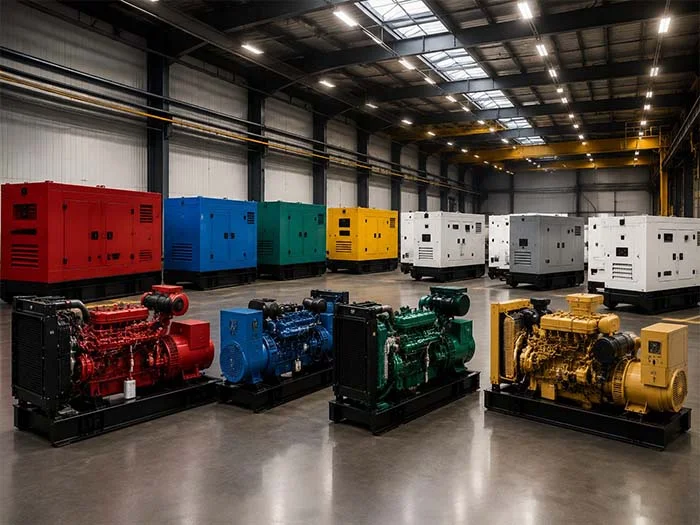

انتخاب درست توان، تاثیر مستقیمی در عمر دستگاه و کیفیت برق دارد. و شاید دانستن بهترین برندهای دیزل ژنراتور در ایران و مقایسه آنها بتواند برای تصمیم گیری بسیار کمک کننده باشند.

مرحله دوم طراحی تابلو و سیستم حفاظت

در این مرحله، نوع تابلو، تجهیزات حفاظتی، بریکرها، کنترلر و مسیرهای کابل کشی طراحی می شوند. این بخش باید توسط افراد متخصص انجام شود، چون کوچک ترین اشتباه در انتخاب کلید یا تنظیمات حفاظتی می تواند خطرساز باشد.

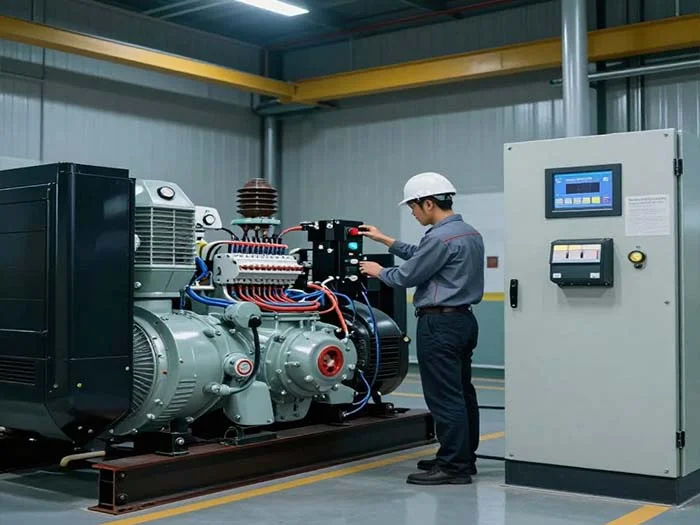

مرحله سوم نصب و سیم کشی

پس از انتخاب تجهیزات، نوبت به نصب ژنراتور، جانمایی تابلو، اجرای کابل کشی قدرت و فرمان، اتصال زمین و نصب تجهیزات جانبی می رسد. در این مرحله استاندارد بودن اتصالات و کیفیت اجرا بسیار مهم است.

مرحله چهارم تنظیمات اولیه

برد کنترل، گاورنر، AVR، رله های حفاظتی و سیستم سنکرون باید تنظیم شوند. هدف این است که ژنراتور در شرایط پایدار، خروجی مناسب و قابل اطمینانی تولید کند.

مرحله پنجم سنکرون سازی با شبکه

در این مرحله سیستم سنکرون ساز وارد عمل می شود. ابتدا مقادیر ولتاژ و فرکانس با شبکه تطبیق داده می شود، سپس زاویه فاز کنترل می شود و در لحظه مناسب بریکر وصل می شود.

مرحله ششم تست و بهره برداری

در پایان، عملکرد سیستم زیر بار واقعی بررسی می شود. پارامترهایی مثل پاسخ به بار، کیفیت خروجی، زمان سوییچ، وضعیت دما و فشار، و نحوه توزیع بار باید به دقت تست شوند.

نحوه پارالل سازی دیزل ژنراتورها

گاهی هدف فقط اتصال یک ژنراتور به شبکه نیست، بلکه باید چند ژنراتور همزمان کار کنند. در این شرایط، پارالل سازی انجام می شود. در پارالل سازی، ژنراتورها باید از نظر پارامترهای الکتریکی کاملا با هم هماهنگ شوند.

مراحل کلی پارالل سازی عبارت اند از:

• تنظیم ولتاژ و فرکانس هر ژنراتور
• همسان سازی فازها
• تنظیم سرعت توسط گاورنر
• اتصال از طریق کلید سنکرون یا سیستم اتوماتیک
• تقسیم بار بین ژنراتورها

این روش برای بارهای بزرگ بسیار کاربردی است، چون به جای یک دستگاه خیلی بزرگ، می توان از چند دستگاه با ظرفیت متوسط استفاده کرد و بسته به نیاز، آن ها را وارد مدار کرد.

چه نکاتی در اتصال دیزل ژنراتور به شبکه مهم است؟

در اجرای نحوه اتصال دیزل ژنراتور به شبکه باید به چند نکته کلیدی دقت شود:

• هر ژنراتوری مناسب اتصال به شبکه نیست
• طراحی تابلو باید بر اساس نوع بار انجام شود
• تجهیزات حفاظتی نباید حذف شوند
• سنکرون سازی باید دقیق و استاندارد باشد
• سرویس و نگهداری منظم الزامی است
• کیفیت روغن، فیلتر و سوخت روی پایداری عملکرد تاثیر مستقیم دارد

انتخاب بهترین روغن برای دیزل ژنراتور خیلی مهمه، چون کیفیت روغن در کاهش استهلاک موتور، حفظ راندمان و پایداری عملکرد ژنراتور مخصوصا در بارهای سنگین، اهمیت زیادی دارد.

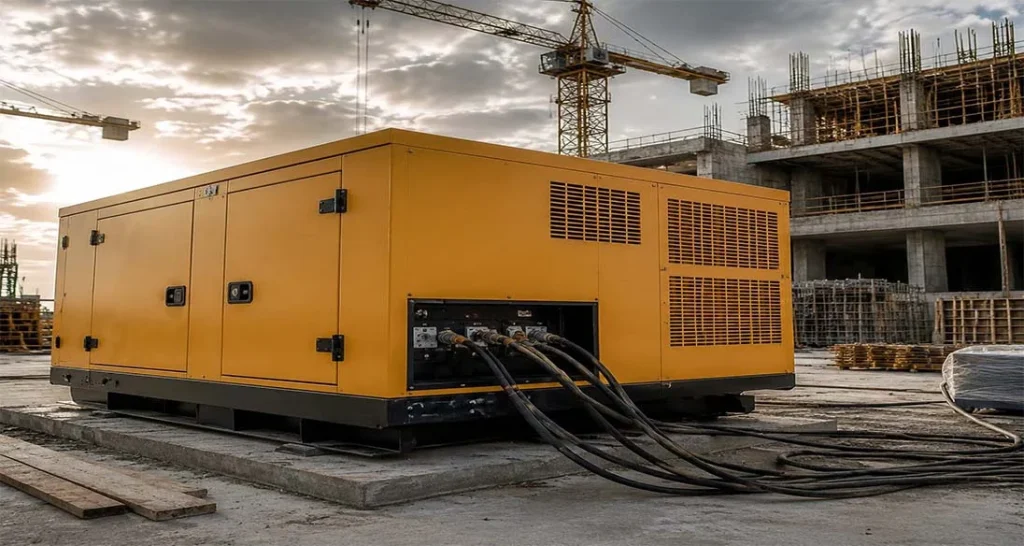

اجاره دیزل ژنراتور برای اتصال موقت یا پروژه ای

همه پروژه ها به خرید دیزل ژنراتور نیاز ندارند. در بسیاری از مواقع، مخصوصا برای پروژه های کوتاه مدت، ایونت ها، پروژه های ساختمانی، مراکز درمانی موقت، کارگاه ها یا شرایط اضطراری، اجاره دیزل ژنراتور انتخاب به صرفه تر و سریع تری است.

در بارمان دیزل امکان اجاره دیزل ژنراتور برای کاربری های مختلف وجود دارد و این موضوع برای مجموعه هایی که نیاز فوری به برق پایدار دارند، یک مزیت جدی محسوب می شود.

علاوه بر این، بارمان دیزل فقط تامین کننده نیست، بلکه کارگاه مستقیم ساخت ژنراتور هم دارد و برای بسیاری از پروژه ها، متناسب با نیاز مشتری، دستگاه را به صورت اختصاصی تولید و آماده سازی می کند. این موضوع باعث می شود در پروژه های خاص، راه حل فقط محدود به مدل های آماده بازار نباشد.

پیشنهاد بارمان دیزل برای اجاره دیزل ژنراتور

در ادامه، انواع دیزل ژنراتور قابل اجاره از بارمان دیزل را بر اساس نوع کاربری معرفی می کنیم.

برند موتور	کاربرد اصلی	نوع دستگاه	رنج توان (KVA)
پرکینز، کامینز	مغازه، دفتر کار، مسکونی	سایلنت / اوپن	۱۵ تا ۶۰
ولوو، کامینز	مطب، کلینیک، دفاتر اداری	سایلنت	۶۰ تا ۱۵۰
ولوو، کامینز	بیمارستان، هتل، مرکز تجاری	سایلنت	۱۵۰ تا ۵۰۰
کامینز، ولوو	کارخانه، دیتاسنتر، پروژه عمرانی	سایلنت / کانتینری	۵۰۰ تا ۱۰۰۰
کامینز	صنایع سنگین، پروژه های بزرگ	کانتینری	۱۰۰۰ تا ۲۰۰۰

مزایای خرید یا اجاره دیزل ژنراتور از بارمان دیزل

• مشاوره فنی بر اساس نیاز واقعی پروژه
• امکان اجاره دیزل ژنراتور برای بازه های کوتاه یا بلندمدت
• تنوع توان و برند
• تامین دستگاه های سایلنت، اوپن و کانتینری
• امکان ساخت اختصاصی در کارگاه مستقیم
• مناسب برای پروژه های کوچک تا صنایع بزرگ

جمع بندی

نحوه اتصال دیزل ژنراتور به شبکه موضوعی کاملا تخصصی است و نباید به شکل تجربی یا غیراصولی انجام شود. برای داشتن یک سیستم برق پایدار، باید توان دستگاه به درستی انتخاب شود، تجهیزات حفاظتی و کنترلی استاندارد باشند، سنکرون سازی دقیق انجام شود و سرویس های دوره ای فراموش نشود.

اگر پروژه شما نیاز به برق مطمئن دارد اما هنوز درباره خرید یا اجاره دیزل ژنراتور مطمئن نیستید، بارمان دیزل می تواند گزینه های متنوعی در اختیار شما بگذارد؛ از اجاره دستگاه های سبک برای کاربری های اداری و مسکونی گرفته تا ژنراتورهای کانتینری سنگین برای صنایع بزرگ. ضمن اینکه به دلیل داشتن کارگاه مستقیم ساخت، امکان طراحی و تولید اختصاصی متناسب با نیاز شما هم وجود دارد.

سوالات متداول

آیا برای اتصال دیزل ژنراتور به شبکه حتما باید از ATS استفاده کرد؟

خیر، همیشه اجباری نیست، اما در بیشتر پروژه هایی که نیاز به سوییچ خودکار بین برق شهر و ژنراتور وجود دارد، استفاده از ATS یا AMF بسیار توصیه می شود. بدون این تابلو، فرآیند انتقال بار معمولا دستی و با ریسک بالاتری انجام می شود.

دیزل ژنراتور سایلنت برای اتصال به شبکه چه مزیتی دارد؟

مهم ترین مزیت مدل سایلنت کاهش صدا است. در محیط هایی مثل کلینیک، مطب، هتل، ساختمان اداری و مناطق مسکونی، استفاده از دیزل ژنراتور سایلنت باعث می شود هم برق پایدار داشته باشید و هم آلودگی صوتی کمتری ایجاد شود.

آیا می توان دیزل ژنراتور را برای مدت کوتاه اجاره کرد؟

بله، در بسیاری از موارد مانند پروژه های عمرانی کوتاه مدت، مراسم ها، شرایط اضطراری یا زمان تعمیر سیستم اصلی، اجاره کوتاه مدت کاملا منطقی و مقرون به صرفه است. بارمان دیزل در این زمینه امکان تامین دستگاه متناسب با نوع کاربری را دارد.

در زمان انتخاب توان دیزل ژنراتور برای اتصال به شبکه چه اشتباهی رایج است؟

رایج ترین اشتباه، انتخاب توان فقط بر اساس مصرف عادی است و نه جریان راه اندازی تجهیزات. مثلا در موتورهای الکتریکی، چیلرها، آسانسورها یا پمپ ها، جریان استارت بسیار بالاتر از جریان کارکرد عادی است و اگر در محاسبه لحاظ نشود، دستگاه دچار افت عملکرد می شود.

آیا بارمان دیزل فقط اجاره می دهد یا امکان ساخت سفارشی هم دارد؟

بارمان دیزل علاوه بر اجاره و تامین دیزل ژنراتور، کارگاه مستقیم ساخت ژنراتور هم دارد. به همین دلیل در پروژه هایی که نیاز خاص، محدودیت فضا، توان سفارشی یا طراحی ویژه وجود دارد، امکان تولید اختصاصی متناسب با نیاز مشتری فراهم است.
