الزامات اتاق دیزل ژنراتور؛ تکنیک های انتحان شده برای طراحی درست

اگر بخواهم خیلی صریح بگویم، در خیلی از پروژه ها همه حواس ها می رود سمت برند موتور، توان دستگاه و قیمت نهایی، اما وقتی نوبت به اتاق دیزل ژنراتور می رسد، ناگهان همه چیز با یک جمله جمع می شود “یه اتاق هم براش در نظر می گیریم!” و دقیقا از همین جا دردسر شروع می شود.

واقعیت این است که الزامات اتاق دیزل ژنراتور فقط چند دیوار و یک درب نیست. این فضا باید طوری طراحی شود که دستگاه بتواند نفس بکشد، خنک بماند، دود را درست تخلیه کند، دسترسی سرویس داشته باشد و در زمان کار مداوم، مجموعه را گرفتار گرما، صدای آزاردهنده یا ریسک ایمنی نکند.

اتاق دیزل ژنراتور چیست و چرا اینقدر مهم است؟

اتاق دیزل ژنراتور فضای مشخصی است که برای استقرار ژنراتور و تجهیزات وابسته آن در نظر گرفته می شود.

این تجهیزات معمولا شامل تابلو برق، مسیر اگزوز، مخزن سوخت، تجهیزات کنترلی، صداگیر، مسیر کابل و بخش های سرویس و نگهداری هستند.

• موتور دیزل برای احتراق به اکسیژن کافی نیاز دارد
• ژنراتور هنگام کار، گرمای زیادی تولید می کند
• دود و گازهای خروجی باید بدون برگشت به بیرون هدایت شوند
• لرزش و صدای دستگاه باید کنترل شود
• سوخت، روغن، برق و حرارت همزمان در یک فضا حضور دارند

یعنی اگر اتاق ژنراتور بدون محاسبه و فقط برای رفع تکلیف ساخته شود، هم کارکرد دستگاه تحت فشار قرار می گیرد و هم امنیت افراد و تجهیزات اطراف پایین می آید.

به همین دلیل، هر کسی که قصد خرید یا اجاره دیزل ژنراتور دارد باید همزمان به فضای استقرار آن هم فکر کند، نه بعد از خرید و نه وقتی که دیگر دیوار بالا رفته و راه برگشتی نیست.

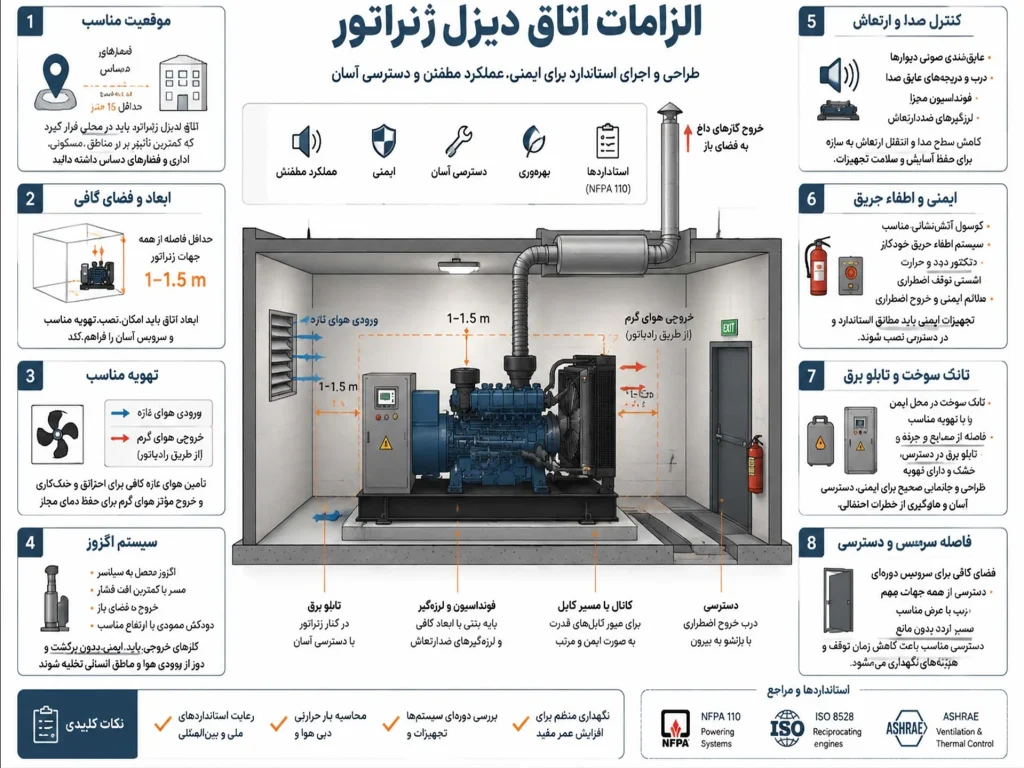

مهم ترین الزامات اتاق دیزل ژنراتور

و اما مهمترین شرایط و ویژگی های که باید اتاق مخصوص دیزل ژنراتور داشته باشد را باهم مرور کنیم.

جانمایی درست اتاق ژنراتور

اولین و شاید تعیین کننده ترین بخش، محل قرارگیری اتاق است. ژنراتور نباید در هر فضای خالی که دم دست بود جا داده شود. محل اتاق باید بر اساس چند اصل انتخاب شود:

• از فضاهای حساس مثل اتاق سرور، آزمایشگاه، اتاق کنترل، انبار رنگ، انبار چوب و مواد اشتعال زا فاصله داشته باشد
• به تابلوی اصلی برق و مرکز بار نزدیک باشد تا طول کابل کشی بی دلیل زیاد نشود
• برای حمل دستگاه، ورود و خروج قطعات و عملیات سرویس دسترسی مناسب داشته باشد
• جهت خروج دود و صدای ژنراتور برای محیط اطراف مسئله ساز نشود
• در مسیر رفت و آمد عمومی یا محل استقرار طولانی افراد نباشد

برای دیزل ژنراتور مناسب برای بیمارستان، هتل ها، مراکز اداری و تجاری، این موضوع اهمیت بیشتری پیدا می کند.

ابعاد استاندارد اتاق دیزل ژنراتور

یکی از اشتباهات پرتکرار این است که ابعاد اتاق را فقط بر اساس طول و عرض خود دستگاه در نظر می گیرند. در حالی که ژنراتور نیاز به فضای آزاد اطراف برای این موارد دارد:

• گردش هوا
• دسترسی برای سرویس های دوره ای
• تعویض فیلترها و روغن
• دسترسی به رادیاتور و آلترناتور
• تعمیرات اساسی در آینده

در بسیاری از پروژه ها حداقل فاصله مفید اطراف دستگاه از دیوار یا مانع ثابت بین 1 تا 1.5 متر در نظر گرفته می شود.

برای دستگاه های بزرگ تر یا پروژه هایی که تابلو، مخزن روزانه، صداگیر و مسیرهای جانبی هم داخل اتاق قرار می گیرند، این فاصله بیشتر می شود.

ارتفاع سقف هم باید با در نظر گرفتن مسیر اگزوز، خروج هوای گرم، عملیات تعمیراتی و باز شدن تجهیزات انتخاب شود. اگر سقف کوتاه باشد، بعدا برای نصب صحیح اگزوز و سرویس دستگاه به دردسر می خورید.

تهویه اتاق دیزل ژنراتور

تهویه، اصلی ترین بخش در طراحی این اتاق است. موتور دیزل برای کار مداوم به هوای تازه نیاز دارد و رادیاتور هم باید بتواند حرارت را از فضا خارج کند. وقتی تهویه درست نباشد، چند مشکل پشت سر هم ظاهر می شود:

• دمای اتاق بالا می رود
• دستگاه تحت فشار حرارتی کار می کند
• امکان آلارم دمای بالا بیشتر می شود
• مصرف و استهلاک بالا می رود
• راندمان کاری افت می کند

تهویه اتاق دیزل ژنراتور معمولا از دو بخش تشکیل می شود

1. ورودی هوای تازه
2. خروجی هوای گرم

در مدل های کوچک تر، گاهی تهویه طبیعی با طراحی درست دریچه ها جواب می دهد، اما در بسیاری از پروژه های واقعی، مخصوصا در توان های بالا یا فضاهای بسته، تهویه مکانیکی لازم است.

یعنی باید از فن های مناسب برای ورود و خروج هوا استفاده شود تا حجم هوای مورد نیاز به صورت واقعی تامین شود.

ابعاد دمپر و دریچه های هوا

در طراحی اتاق، پشت و جلوی دیزل ژنراتور باید دریچه هایی برای تنفس دستگاه و تخلیه گرما دیده شود. این دریچه ها معمولا باید از سطح رادیاتور بزرگ تر باشند تا عبور هوا بدون خفگی انجام شود.

• دریچه خروجی هوای رادیاتور باید ظرفیت کافی داشته باشد
• اتصال خروجی رادیاتور به دهانه تخلیه با متریال مناسب و انعطاف پذیر انجام شود
• برای جلوگیری از ورود حشرات و جانوران، از مش فلزی استفاده شود
• دمپرها طوری نصب شوند که در زمان کار دستگاه، جریان هوا را محدود نکنند

اگر این بخش درست اجرا نشود، هوای گرم دوباره به داخل اتاق برمی گردد و دستگاه عملا با هوای داغ خودش خنک می شود. نتیجه اش هم مشخص است؛ ظاهرا ژنراتور نصب شده، اما در عمل به زحمت زنده مانده است.

سیستم اگزوز استاندارد

اگزوز در اتاق دیزل ژنراتور فقط برای بیرون بردن دود نیست. طراحی اشتباه اگزوز می تواند فشار برگشتی ایجاد کند، دمای اتاق را بالا ببرد، صدای محیط را زیاد کند و حتی روی کارکرد موتور اثر بگذارد.

• مسیر اگزوز تا حد ممکن کوتاه و مهندسی شده باشد
• تعداد زانویی ها بی دلیل زیاد نشود
• از لرزه گیر و اتصال انعطاف پذیر استفاده شود
• صداگیر مناسب در مسیر نصب شود
• خروجی دود از ورودی های هوا، پنجره ها و محل تجمع افراد دور باشد
• دودکش ارتفاع کافی نسبت به بام یا محل تخلیه داشته باشد

اگر دود و صدا درست کنترل نشوند، ژنراتور خیلی زود از یک راهکار پشتیبان به یک همسایه پر سر و صدا تبدیل می شود.

کنترل صدا و لرزش در اتاق ژنراتور

یکی از مهم ترین الزامات اتاق دیزل ژنراتور، مدیریت نویز و ارتعاش است. ژنراتورهای دیزلی ذاتا صدا و لرزش دارند و اگر برای آن ها فکر نشده باشد، هم سازه را تحت فشار می گذارند و هم محیط اطراف را آزار می دهند.

• استفاده از لرزه گیر مناسب زیر شاسی
• اجرای فونداسیون بر اساس وزن و مشخصات دستگاه
• نصب صداگیر روی اگزوز
• استفاده از لوور آکوستیک در مسیرهای هوا
• اجرای دیوار و درب با عایق صوتی متناسب
• جلوگیری از انتقال مستقیم لرزش به سازه و لوله ها

ایمنی در اتاق دیزل ژنراتور

ایمنی در این فضا نباید به چند تابلو هشدار خلاصه شود. اتاق ژنراتور با برق، سوخت، روغن، حرارت و دود سروکار دارد و هر کدام از این ها اگر کنترل نشوند، می توانند حادثه ایجاد کنند.

• سیستم اعلام حریق با سنسور دود و حرارت
• سیستم اطفای حریق متناسب با شرایط پروژه
• روشنایی عادی و روشنایی اضطراری
• کلید قطع اضطراری
• مسیر خروج مناسب و درب رو به بیرون
• تابلوهای هشدار مشخص
• کابل کشی ایمن و دور از منابع داغ
• محل جمع آوری نشتی روغن و سوخت
• کف شوی مناسب در نقاط لازم

در بسیاری از پروژه ها کنار ژنراتور یک چاله جمع آوری روغن هم در نظر گرفته می شود تا اگر نشتی رخ داد، روغن در کف پخش نشود.

نوع درب، ارتفاع سقف و دسترسی تعمیراتی

درب اتاق ژنراتور باید به سمت بیرون باز شود. این مسئله فقط یک توصیه عمومی نیست و در شرایط اضطراری واقعا اهمیت دارد.

عرض و ارتفاع درب هم باید از ابعاد بزرگ ترین تجهیز داخل اتاق بیشتر باشد تا ورود و خروج دستگاه یا قطعات اصلی آن بدون تخریب دیوار و قاب انجام شود.

ارتفاع سقف باید با توجه به این موارد انتخاب شود:

• نصب اگزوز
• عبور هوای گرم
• دسترسی به قطعات در زمان تعمیر
• امکان جابه جایی قطعات سنگین

در مناطق سردسیر، شیب دار بودن سقف هم انتخاب خوبی است تا برف روی آن جمع نشود.

فونداسیون و کف سازی

فونداسیون ژنراتور باید متناسب با وزن دستگاه، نوع شاسی، ظرفیت و شرایط نصب طراحی شود. شاسی بدون تکیه گاه درست، خیلی زود خودش را با لرزش، شل شدن اتصالات و سروصدای اضافه نشان می دهد.

در طراحی کف اتاق باید این موارد رعایت شود:

• تحمل وزن کامل دستگاه و تجهیزات جانبی
• مقاومت در برابر روغن و سوخت
• امکان شستشو و نگهداری
• جلوگیری از نفوذ آلودگی به لایه های زیرین
• همسطح بودن محل استقرار و فونداسیون

محل مخزن سوخت و تابلو برق

مخزن سوخت و تابلو برق نباید بعدا هر جایی که جا شد نصب شوند. از همان مرحله طراحی، محل آن ها باید روشن باشد. در بسیاری از پروژه ها از مخزن روزانه و در برخی کاربری ها از مخزن ذخیره جداگانه هم استفاده می شود.

در این بخش باید به این موارد توجه کرد:

• مخزن در موقعیت ایمن و قابل دسترس قرار بگیرد
• مسیر سوخت رسانی کوتاه و مطمئن باشد
• تابلو برق و چنج اور دور از حرارت مستقیم نصب شوند
• سینی کابل و مسیر عبور کابل از قبل پیش بینی شود
• دسترسی اپراتور به تابلوها آسان باشد

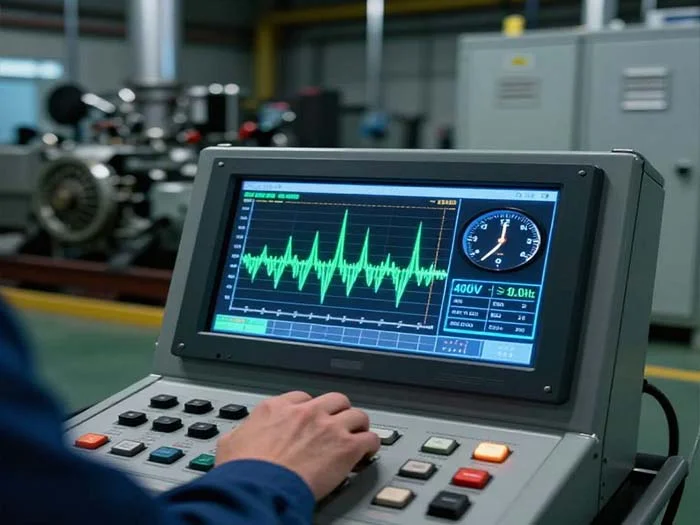

نحوه اتصال دیزل ژنراتور به برق شبکه باید درست و اصولی انجام شود.

اجاره دیزل ژنراتور از بارمان دیزل برای پروژه های موقت یا فوری

همیشه قرار نیست از روز اول سراغ خرید و ساخت اتاق دائمی بروی. در خیلی از پروژه ها شرایط فرق دارد:

• پروژه عمرانی موقت است
• برق اضطراری فعلی خراب شده و زمان برای تعمیر نیست
• ساختمان هنوز کامل تحویل نشده
• نیاز مصرف فقط برای یک بازه محدود است
• کارفرما می خواهد قبل از خرید، نیاز واقعی را دقیق تر بسنجد

در این شرایط، اجاره دیزل ژنراتور از بارمان دیزل می تواند انتخاب خیلی منطقی تری باشد. بارمان دیزل برای کاربری های مختلف، رنج های متنوعی از دستگاه های اجاره ای در اختیار دارد:

این تنوع باعث می شود برای یک دفتر کوچک، یک کلینیک، یک پروژه ساختمانی یا حتی یک مجموعه صنعتی سنگین، راهکار قابل اجرا وجود داشته باشد.

مزیت بارمان دیزل فقط تامین دستگاه نیست

یک نکته مهم که باید داخل متن بیاید و اتفاقا برای جذب مشتری هم اثر زیادی دارد این است که بارمان دیزل فقط فروشنده یا واسطه تامین دستگاه نیست.

مجموعه به صورت مستقیم کارگاه دارد و ساخت ژنراتور هم انجام می دهد. یعنی در خیلی از پروژه ها، با توجه به نیاز مشتری، امکان تولید یا آماده سازی اختصاصی وجود دارد.

این موضوع برای پروژه هایی که محدودیت فضا، شرایط کاری خاص یا نیاز سفارشی دارند، یک امتیاز جدی است. مثلا در این موارد:

• طراحی دستگاه برای فضای محدود
• اجرای کانوپی اختصاصی
• آماده سازی مدل مناسب برای اقلیم گرم یا پر گرد و خاک
• ساخت یا تجهیز دستگاه برای پروژه های خاص
• راهکار سفارشی برای پروژه های چند ژنراتوره

به زبان ساده، اگر پروژه شما با نسخه های معمول بازار جمع نمی شود، بارمان دیزل می تواند راهکار متناسب با نیاز واقعی شما ارائه کند.

جمع بندی

اگر بخواهیم خیلی خلاصه و کاربردی نتیجه بگیریم، الزامات اتاق دیزل ژنراتور فقط یک بحث ساختمانی نیست؛ این موضوع مستقیما با دوام دستگاه، عملکرد مطمئن، امنیت محیط و هزینه های نگهداری گره خورده است.

اگر برای پروژه خودت به خرید، طراحی، ساخت سفارشی یا اجاره دیزل ژنراتور نیاز داری، بارمان دیزل هم در تامین دستگاه و هم در ارائه راهکار متناسب با شرایط پروژه می تواند همراهتان باشد.

سوالات متداول

آیا می توان دیزل ژنراتور را داخل زیرزمین نصب کرد؟

بله، اما فقط زمانی که تهویه، خروج دود، مسیر حمل دستگاه، ایمنی حریق و دسترسی سرویس به صورت کامل طراحی شده باشد. نصب ژنراتور در زیرزمین بدون طراحی تخصصی، ریسک بالایی دارد.

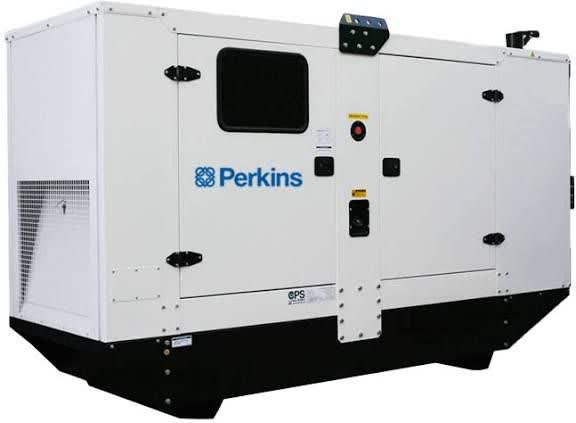

برای اتاق ژنراتور، دستگاه سایلنت بهتر است یا اوپن؟

این موضوع به محل نصب بستگی دارد. برای ساختمان های مسکونی، اداری، پزشکی و تجاری، مدل سایلنت معمولا انتخاب مناسب تری است. در محیط های صنعتی، مدل اوپن هم در صورت اجرای درست اتاق قابل استفاده است.

فاصله ژنراتور تا دیوار چقدر باید باشد؟

این فاصله به ابعاد دستگاه و توصیه سازنده بستگی دارد، اما در بسیاری از پروژه ها حداقل فاصله مفید اطراف دستگاه بین 1 تا 1.5 متر در نظر گرفته می شود تا سرویس و گردش هوا دچار مشکل نشود.

آیا برای پروژه های کوتاه مدت هم باید اتاق دائمی ساخت؟

نه لزوما. در پروژه های موقت، عمرانی یا شرایط اضطراری، اجاره دیزل ژنراتور سایلنت یا کانتینری از بارمان دیزل می تواند انتخاب سریع تر و اقتصادی تری باشد.

آیا بارمان دیزل فقط دستگاه آماده ارائه می دهد؟

خیر. بارمان دیزل به صورت مستقیم کارگاه ساخت دارد و برای بسیاری از پروژه ها می تواند متناسب با نیاز مشتری، راهکار اختصاصی و سفارشی ارائه کند.
