فونداسیون دیزل ژنراتور؛ اصول طراحی و نکات مهم نصب

فونداسیون دیزل ژنراتور باید سطحی محکم، تراز، مقاوم و متناسب با وزن و ارتعاش دستگاه باشد. در بیشتر پروژه های ثابت از بتن مسلح استفاده می شود و محل نصب باید بر اساس مشخصات واقعی ژنراتور و شرایط خاک طراحی شود. برای پروژه های موقت نیز می توان از سطح بتنی مناسب یا شاسی مهندسی شده استفاده کرد.

اما تجربه نشان داده است که مشکل بسیاری از پروژه ها از خود دیزل ژنراتور شروع نمی شود؛ از همان پایه ای شروع می شود که دستگاه روی آن قرار گرفته است.

اگر فونداسیون درست طراحی نشده باشد، لرزش، صدا، نشست، جابجایی شاسی، فشار به اتصالات و حتی اختلال در عملکرد دستگاه می تواند به مرور خودش را نشان دهد.

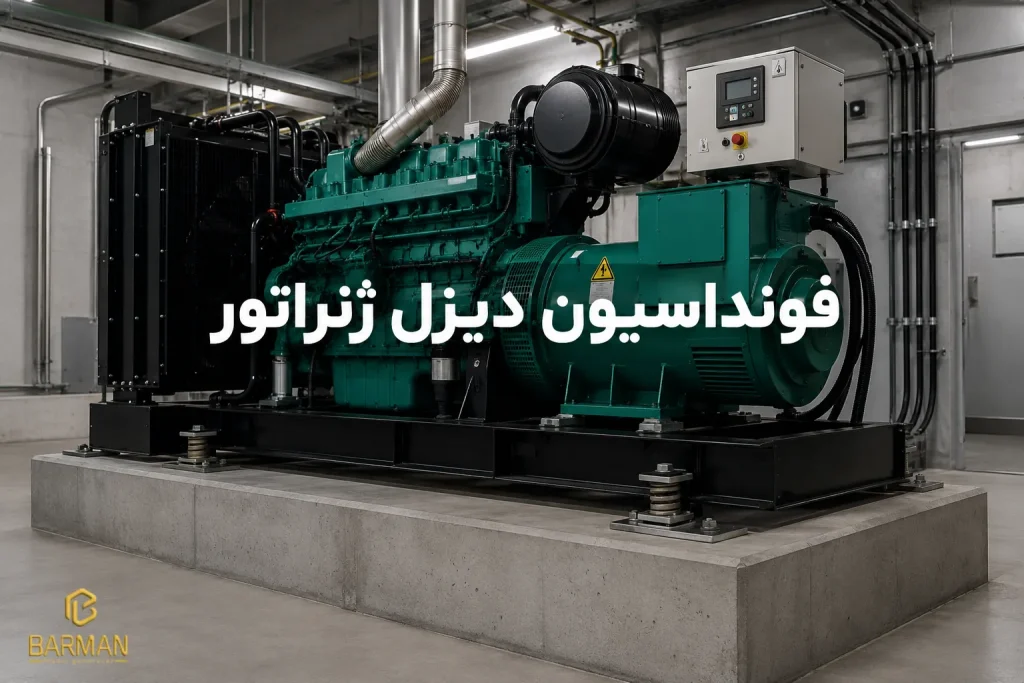

فونداسیون دیزل ژنراتور چیست؟

فونداسیون دیزل ژنراتور همان پایه یا سکوی مهندسی شده ای است که دستگاه روی آن قرار می گیرد. وظیفه اصلی آن فقط تحمل وزن ژنراتور نیست؛ بلکه باید شرایطی ایجاد کند که دستگاه هنگام کار پایدار بماند و ارتعاشات آن تا حد امکان به ساختمان یا تجهیزات اطراف منتقل نشود.

انواع فونداسیون دیزل ژنراتور

با توجه به نوع پروژه، محل نصب و وزن دستگاه، چند روش اصلی برای اجرای پایه ژنراتور وجود دارد.

فونداسیون بتنی

رایج ترین گزینه برای ژنراتورهای ثابت، فونداسیون بتنی است. این نوع فونداسیون معمولا از بتن مسلح ساخته می شود و در پروژه های صنعتی، ساختمانی، بیمارستانی و مراکز تجاری کاربرد زیادی دارد.

در این روش باید ظرفیت تحمل خاک، وزن مجموعه، بارهای دینامیکی، محل بولت های مهار و مسیر کابل ها و لوله ها قبل از بتن ریزی بررسی شود.

فونداسیون یا شاسی فلزی

در پروژه های موقت و قابل جابه جایی، استفاده از شاسی مهندسی شده می تواند گزینه مناسبی باشد. این موضوع به خصوص برای ژنراتورهای اجاره ای اهمیت دارد.

با این حال، «اجاره ای بودن» به معنی بی نیازی از سطح مناسب نیست. حتی ژنراتور سیار نیز باید روی سطحی محکم، صاف، تراز و دارای ظرفیت تحمل وزن مناسب قرار بگیرد.

فونداسیون ضد لرزش

در بیمارستان ها، مراکز داده، ساختمان های اداری و مکان هایی که انتقال لرزش اهمیت زیادی دارد، استفاده از سیستم های ایزولاسیون ارتعاش اهمیت بیشتری پیدا می کند.

لرزه گیرها بین مجموعه ژنراتور و سطح نصب قرار می گیرند و برای کاهش انتقال ارتعاش طراحی می شوند. انتخاب نوع و ظرفیت لرزه گیر باید بر اساس مشخصات دستگاه انجام شود و نمی توان یک نوع پد را برای همه ژنراتورها مناسب دانست. منابع فنی سازندگان نیز بر انتخاب و سایزبندی صحیح سیستم ایزولاسیون تاکید دارند.

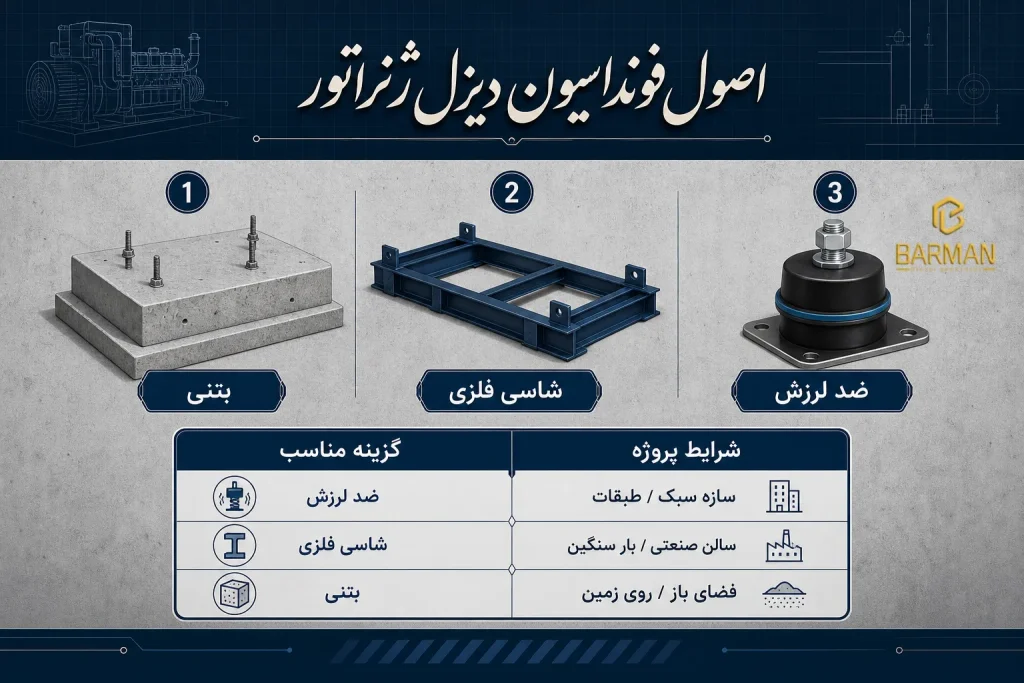

جدول انتخاب فونداسیون بر اساس شرایط پروژه

ابعاد فونداسیون دیزل ژنراتور چقدر باشد؟

یکی از اشتباهات رایج این است که برای همه ژنراتورها یک ضخامت یا ابعاد ثابت در نظر بگیریم.

واقعیت این است که ابعاد فونداسیون دیزل ژنراتور باید با توجه به وزن دستگاه، ابعاد شاسی، نوع لرزه گیر، شرایط خاک، نحوه نصب و الزامات سازنده مشخص شود.

در برخی پروژه ها ممکن است یک دال بتنی ساده برای دستگاه کافی باشد و در پروژه های حساس یا ژنراتورهای سنگین، طراحی فونداسیون جداگانه و سنگین تر لازم شود.

ابعاد، وزن و نحوه نصب بین مدل ها متفاوت است و مشخصات دقیق باید از دستورالعمل همان مدل گرفته شود.

بنابراین بهتر است قبل از بتن ریزی این اطلاعات مشخص باشند:

• وزن کامل مجموعه
• ابعاد دقیق شاسی
• محل پایه های نصب
• نوع و ظرفیت لرزه گیر
• ظرفیت باربری خاک
• مسیر کابل های قدرت و کنترل
• مسیر لوله سوخت
• مسیر تخلیه روغن
• محل اگزوز
• فضای مورد نیاز برای سرویس
• محل مخزن سوخت

این اطلاعات باعث می شوند فونداسیون از ابتدا مطابق دستگاه واقعی طراحی شود و بعدا مجبور به تخریب یا اصلاح بتن نباشید.

آیا فونداسیون باید سنگین باشد؟

این سوال را زیاد می شنویم و جواب آن همیشه «بله» نیست.

فونداسیون سنگین تر لزوما به معنی فونداسیون بهتر نیست. اگر ژنراتور دارای سیستم لرزه گیری مناسب باشد، ممکن است یک پایه بتنی مناسب و تراز برای نصب کافی باشد.

در بسیاری از کاربردها ساخت یک فونداسیون بسیار سنگین ضروری نیست و ژنراتورهای دارای ایزولاتور داخلی می توانند انتقال ارتعاش را کاهش دهند.

در مقابل، اگر انتقال ارتعاش به ساختمان حساس باشد، طراحی سیستم ایزولاسیون جداگانه اهمیت پیدا می کند.

پس قبل از اینکه صرفا ضخامت بتن را زیاد کنیم، باید ببینیم دستگاه چه مشخصاتی دارد و سازنده برای نصب آن چه چیزی پیشنهاد کرده است.

مراحل اجرای فونداسیون دیزل ژنراتور

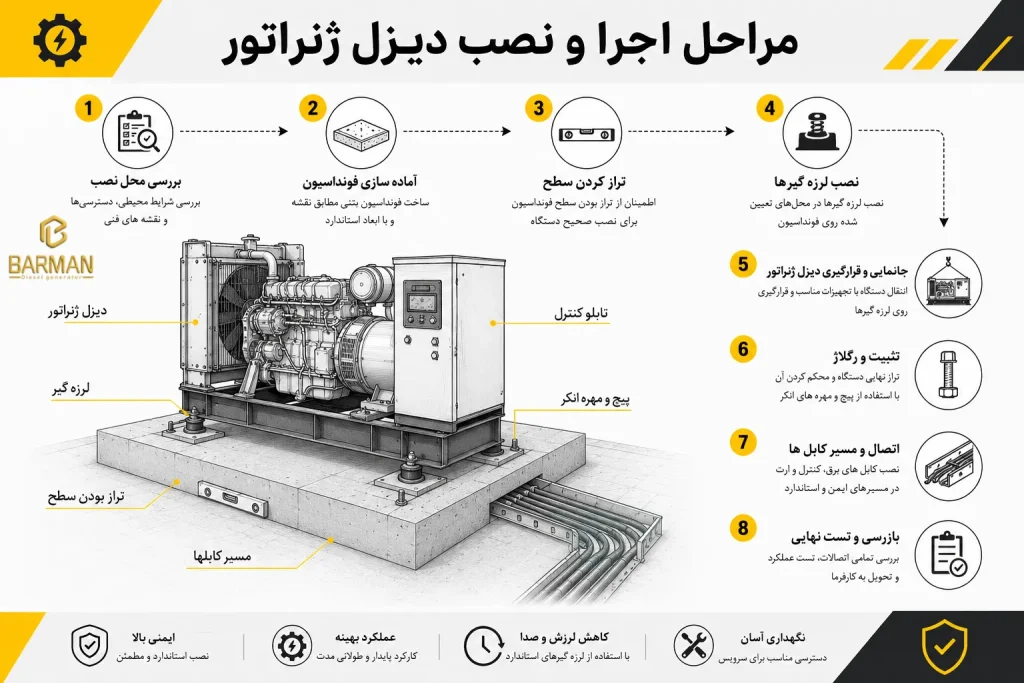

فونداسیون دیزل ژنراتور طی 8 گام به ترتیب زیر انجام می شود.

بررسی دستگاه و مشخصات فنی

قبل از شروع عملیات عمرانی، باید مدل ژنراتور مشخص باشد. وزن، ابعاد شاسی، نقاط مهار و تجهیزات جانبی باید از روی اطلاعات واقعی دستگاه استخراج شود.

بررسی محل نصب

خاک محل، وضعیت زهکشی، رطوبت، سطح آب زیرزمینی و امکان دسترسی برای ورود دستگاه باید بررسی شود.

اگر زمین ظرفیت تحمل وزن ژنراتور و فونداسیون را نداشته باشد، بتن ریزی مستقیم راه حل مناسبی نیست و ممکن است نیاز به زیرسازی یا روش سازه ای دیگری باشد.

تعیین ابعاد و جانمایی

در این مرحله محل دقیق ژنراتور، فاصله از دیوارها، محل کابل ها، لوله سوخت، اگزوز و مسیر سرویس مشخص می شود.

برای الزامات اتاق دیزل ژنراتور، بهتر است فضای کافی اطراف دستگاه در نظر گرفته شود تا تعمیرکار بتواند بدون دردسر به فیلترها، موتور، تابلو و سایر بخش ها دسترسی داشته باشد.

آماده سازی بستر

زمین باید تسطیح و متراکم شود. در صورت نیاز، زیرسازی مناسب انجام می شود. وجود آب یا خاک سست در زیر فونداسیون می تواند در آینده باعث نشست و ایجاد مشکل شود.

آرماتوربندی و قالب بندی

اگر طراحی پروژه فونداسیون بتن مسلح را مشخص کرده باشد، آرماتورها باید طبق نقشه مهندسی اجرا شوند. تعداد، قطر، فاصله و نحوه قرارگیری میلگردها را نباید به صورت حدسی تعیین کرد.

پیش بینی بولت های مهار و مسیرهای عبور

محل Anchor Bolt ها باید دقیقا با نقاط نصب شاسی هماهنگ باشد. همچنین قبل از بتن ریزی باید مسیرهای عبور کابل و لوله ها مشخص شوند.

این مرحله شاید در نگاه اول جزئی به نظر برسد، اما یکی از جاهایی است که اشتباه کوچک می تواند بعدا هزینه زیادی ایجاد کند.

بتن ریزی و تراز کردن سطح

بتن باید متناسب با طراحی مهندسی و شرایط پروژه انتخاب شود. پس از بتن ریزی نیز تراکم مناسب بتن و صاف و تراز بودن سطح اهمیت زیادی دارد.

عمل آوری و کنترل نهایی

بعد از بتن ریزی، بتن باید مطابق روش اجرایی مناسب عمل آوری شود و قبل از نصب دستگاه، سطح، تراز، محل بولت ها و ظرفیت پایه کنترل شود.

در پروژه های حساس، زمان بهره برداری از فونداسیون نیز باید طبق مشخصات بتن و نظر مهندس پروژه تعیین شود و نمی توان یک عدد ثابت را برای تمام شرایط تجویز کرد.

فونداسیون دیزل ژنراتور و کنترل لرزش

یکی از مهم ترین بخش های طراحی، کنترل ارتعاش است.

ژنراتور دارای موتور و آلترناتور است و در زمان فعالیت، ارتعاش تولید می کند. اگر سیستم نصب درست نباشد، این ارتعاش می تواند به کف ساختمان منتقل شود.

در ژنراتورهای مدرن، لرزه گیرهای نصب شده در مجموعه می توانند بخش قابل توجهی از ارتعاش را جدا کنند. در شرایطی که حساسیت محیط بالا باشد، ممکن است سیستم ایزولاسیون بیشتری نیاز باشد.

در عمل، فقط خود فونداسیون مهم نیست. لوله های سوخت، اگزوز و کابل ها نیز باید با روش مناسب و در صورت نیاز با اتصالات انعطاف پذیر نصب شوند تا ارتعاش از مسیر آنها به سازه منتقل نشود.

فونداسیون دیزل ژنراتور سیار و اجاره ای

برای پروژه هایی که قرار نیست ژنراتور برای مدت طولانی در محل بماند، ساخت فونداسیون دائمی همیشه منطقی نیست.

در این شرایط، معمولا یک سطح بتنی صاف، مستحکم و تراز یا یک بستر مناسب برای استقرار شاسی دستگاه مورد نیاز است. نکته اصلی این است که سطح باید بتواند وزن دستگاه را تحمل کند و در زمان کار دچار نشست یا حرکت نشود.

اگر پروژه شما موقت است، اجاره دیزل ژنراتور می تواند راهکار مناسبی باشد. این گزینه برای پروژه های عمرانی، رویدادها، کارخانه هایی که نیاز موقت به برق دارند، مراکز تجاری و بسیاری از پروژه های اضطراری کاربرد دارد.

دیزل ژنراتورهای قابل اجاره از بارمان دیزل

بارمان دیزل برای پروژه های مختلف،امکان اجاره دیزل ژنراتور در تهران و تمامی شهرهای ایران فراهم کرده است. انتخاب دستگاه بهتر است بر اساس نوع مصرف، توان مورد نیاز، شرایط نصب و مدت زمان پروژه انجام شود.

همیشه سعی کنید که از بهترین برندهای دیزل ژنراتور در ایران انتخاب کنید.

• اگر برای یک دفتر یا مجموعه مسکونی به برق پشتیبان نیاز دارید، رنج 15 تا 60 KVA می تواند در دسته گزینه های قابل بررسی بارمان دیزل قرار بگیرد.
• برای مطب، کلینیک و دفتر اداری، رنج 60 تا 150 KVA و برای پروژه هایی مانند بیمارستان، هتل و مرکز تجاری، دستگاه های 150 تا 500 KVA قابل بررسی هستند.
• در پروژه های صنعتی، دیتاسنترها و پروژه های عمرانی بزرگ نیز دستگاه های 500 تا 1000 KVA
• برای صنایع سنگین و پروژه های بزرگ، دیزل ژنراتورهای کانتینری کامینز در رنج 1000 تا 2000 KVA از گزینه های قابل اجاره بارمان دیزل هستند.

یک مزیت مهم بارمان دیزل؛ ساخت سفارشی ژنراتور

یکی از تفاوت های مهم بارمان دیزل این است که فقط روی اجاره دستگاه تمرکز ندارد. این مجموعه کارگاه مستقیم دارد و ساخت ژنراتور نیز انجام می دهد.

این موضوع زمانی اهمیت پیدا می کند که پروژه شرایط استاندارد و از پیش تعیین شده نداشته باشد. برای مثال ممکن است مشتری به دستگاهی با مشخصات خاص، ابعاد مشخص، نوع خاصی از کانوپی، تابلو یا جانمایی ویژه نیاز داشته باشد.

در چنین شرایطی، همان طور که در تجربه کاری این مجموعه طی حدود 10 سال فعالیت در صنعت دیزل ژنراتور دیده می شود، گاهی بهترین راه این نیست که یک دستگاه آماده را به هر شکل ممکن با پروژه هماهنگ کنیم؛ بلکه می توان دستگاه را متناسب با نیاز پروژه طراحی و تولید کرد.

اشتباهات رایج در اجرای فونداسیون دیزل ژنراتور

یکی از اشتباهات رایج، بتن ریزی قبل از مشخص شدن مدل و ابعاد دقیق ژنراتور است.

اشتباه دوم، در نظر نگرفتن شرایط خاک است. ممکن است فونداسیون روی کاغذ کاملا مناسب باشد، اما زمین زیر آن ظرفیت کافی نداشته باشد.

اشتباه دیگر، بی توجهی به مسیر کابل ها و لوله هاست. وقتی بتن تمام شده و دستگاه نصب شده، اصلاح مسیرها بسیار سخت تر و پرهزینه تر می شود.

همچنین نباید تصور کرد هر چه بتن ضخیم تر باشد، مشکل ارتعاش حل می شود. سیستم ایزولاسیون، شاسی، لرزه گیر و نحوه اتصال دستگاه نیز باید همزمان بررسی شوند.

چک لیست قبل از نصب دیزل ژنراتور

قبل از اینکه ژنراتور را روی پایه قرار دهید، این موارد را بررسی کنید:

• مدل و وزن واقعی دستگاه مشخص شده باشد.
• ابعاد شاسی و نقاط نصب مشخص باشد.
• ظرفیت باربری زمین بررسی شده باشد.
• سطح فونداسیون صاف و تراز باشد.
• محل Anchor Bolt ها کنترل شده باشد.
• مسیر کابل های قدرت و کنترل مشخص باشد.
• مسیر سوخت و تخلیه روغن پیش بینی شده باشد.
• مسیر اگزوز مشخص باشد.
• تهویه اتاق ژنراتور بررسی شده باشد.
• فضای کافی برای سرویس اطراف دستگاه وجود داشته باشد.
• لرزه گیر مناسب با دستگاه انتخاب شده باشد.
• در صورت نصب روی سازه یا طبقات، ظرفیت سازه تایید شده باشد.

جمع بندی

فونداسیون دیزل ژنراتور یکی از مهم ترین قسمت های نصب اصولی دستگاه است و نباید آن را صرفا یک سکوی بتنی ساده در نظر گرفت.

اگر پروژه شما موقت است، اجاره دیزل ژنراتور می تواند بهترین گزینه باشد.

در نهایت، پیشنهاد بارمان دیزل این است که قبل از انتخاب دستگاه یا اجرای فونداسیون، ابتدا نیاز برق پروژه، محل نصب و شرایط واقعی کار را مشخص کنید. وقتی این سه مورد روشن باشند، انتخاب ژنراتور، طراحی فونداسیون و حتی تصمیم بین خرید و اجاره بسیار دقیق تر خواهد بود.

سوال متداول

آیا فونداسیون دیزل ژنراتور را می توان روی کف قدیمی اجرا کرد؟

بله، اما فقط در صورتی که کف موجود ظرفیت تحمل وزن و نیروهای ناشی از کارکرد دستگاه را داشته باشد. قبل از نصب باید وضعیت بتن، ترک ها، نشست احتمالی و ظرفیت سازه بررسی شود.

آیا نصب ژنراتور روی پشت بام امکان پذیر است؟

امکان پذیر است، اما این کار نیاز به بررسی سازه ای جدی دارد. وزن ژنراتور، سوخت، فونداسیون و نیروهای دینامیکی باید در ظرفیت باربری سقف لحاظ شوند. بدون تایید مهندس سازه نباید چنین نصبی انجام شود.

آیا می توان فونداسیون دو دیزل ژنراتور را مشترک اجرا کرد؟

در برخی پروژه ها امکان طراحی پایه مشترک وجود دارد، اما این موضوع به آرایش دستگاه ها، لرزش، فاصله تجهیزات و سیستم ایزولاسیون بستگی دارد. برای پروژه های چند دستگاهی، طراحی باید به صورت یکپارچه انجام شود.

آیا فونداسیون روی زمین مرطوب مشکل ایجاد می کند؟

بله، رطوبت و آب زیرزمینی می تواند باعث کاهش دوام بتن، خوردگی قطعات فلزی و ایجاد مشکلات در محل نصب شود. در زمین های مرطوب باید زهکشی و روش آب بندی مناسب در طراحی دیده شود.
