نقشه سیم کشی دیزل ژنراتور

نقشه سیم کشی دیزل ژنراتور نقشه ای است که مسیر دقیق اتصال آلترناتور، تابلو کنترل، کلید قدرت، ATS، ارت، باتری و کابل های خروجی به مصرف کننده را مشخص می کند تا دستگاه ایمن، پایدار و بدون خطا کار کند.

در اجرای درست این نقشه، مهم ترین بخش ها شامل انتخاب سایز کابل، نوع کلید حفاظتی، مسیر ورود کابل، جذب ارتعاشات و رعایت استانداردهای NEC و NFPA است.

اگر پروژه شما موقت، کارگاهی، ساختمانی یا اضطراری است، علاوه بر خرید، امکان اجاره دیزل ژنراتور از بارمان دیزل هم وجود دارد و می توانید متناسب با نیاز واقعی پروژه، دستگاه مناسب انتخاب کنید.

چرا نقشه سیم کشی دیزل ژنراتور اینقدر مهم است؟

من در پروژه های مختلف دیده ام که خیلی از خرابی های دیزل ژنراتور اصلا از موتور یا آلترناتور شروع نمی شود؛ مشکل از جایی شروع می شود که کابل کشی درست انجام نشده، لرزش ها در نظر گرفته نشده یا کلید قدرت نامناسب انتخاب شده است.

به همین دلیل، نقشه سیم کشی فقط یک برگه فنی نیست؛ در عمل، نقشه راه نصب اصولی دستگاه است.

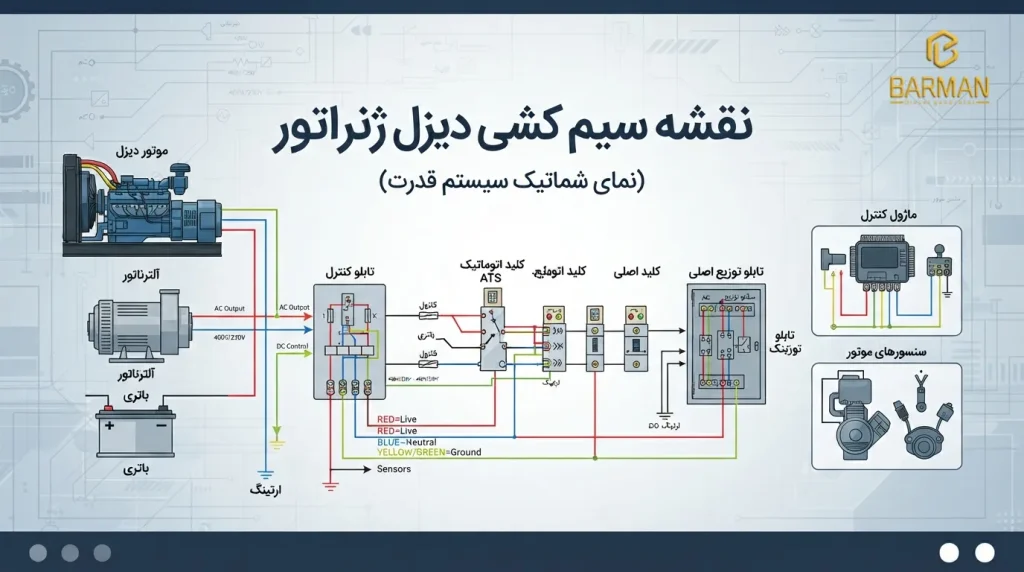

نقشه سیم کشی دیزل ژنراتور به شما نشان می دهد:

• برق تولید شده دقیقا از چه مسیری خارج می شود
• کابل ها از کدام ترمینال یا بریکر عبور می کنند
• تابلو کنترل چه ورودی و خروجی هایی دارد
• باتری، شارژر و استارت چگونه به سیستم متصل می شوند
• ATS چگونه بین برق شهر و ژنراتور سوییچ می کند
• ارتینگ، نول و فازها با چه ساختاری بسته می شوند
• تجهیزات حفاظتی در کدام نقطه قرار می گیرند

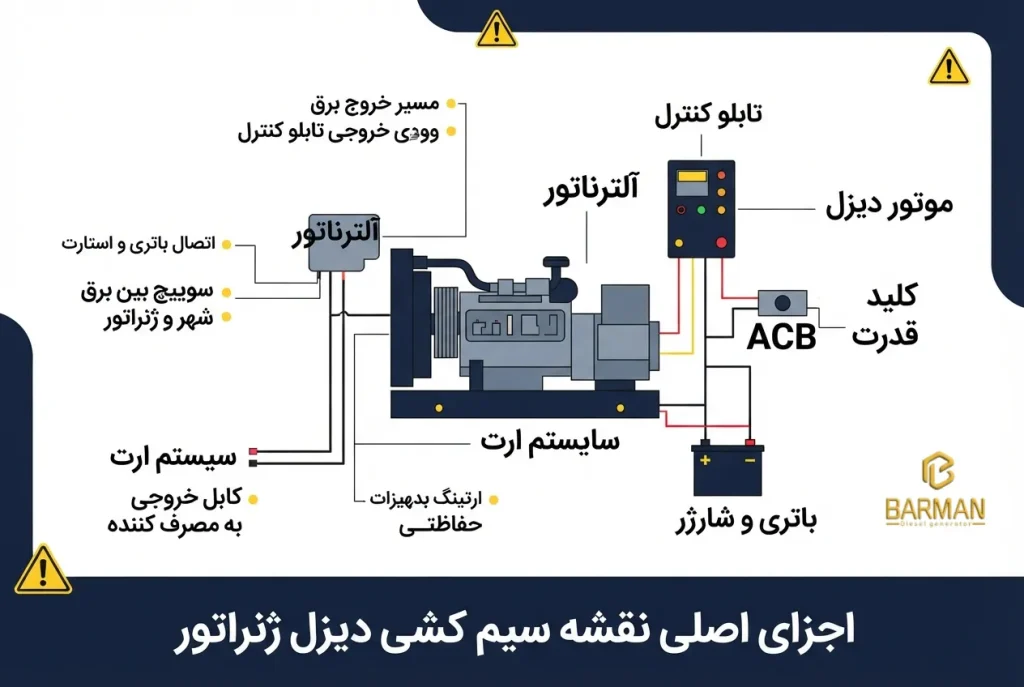

اجزای اصلی در نقشه سیم کشی دیزل ژنراتور

برای اینکه بتوانید یک نقشه را درست بخوانید، اول باید اجزای آن را بشناسید.

موتور دیزل

بخش مولد توان مکانیکی است. این بخش مستقیم برق تولید نمی کند، اما تمام عملکرد الکتریکی به پایداری آن وابسته است. اگر موتور بد کار کند، فرکانس و ولتاژ خروجی هم ناپایدار می شود.

آلترناتور

آلترناتور توان مکانیکی موتور را به برق AC تبدیل می کند. کابل های قدرت معمولا از ترمینال باکس آلترناتور یا از طریق GCB به بیرون هدایت می شوند.

تابلو کنترل

تابلو کنترل وضعیت ولتاژ، فرکانس، دما، فشار روغن، استارت و آلارم ها را مدیریت می کند. در بسیاری از پروژه ها، خطاهای سیم کشی تابلو باعث می شود دستگاه روشن شود اما زیر بار درست عمل نکند.

کلید قدرت ژنراتور

این کلید می تواند از نوع MCCB یا ACB باشد. انتخاب این کلید به توان دستگاه، جریان نامی و ساختار پروژه بستگی دارد.

ATS

در پروژه هایی که ژنراتور باید هنگام قطع برق شهر خودکار وارد مدار شود، ATS نقش اصلی را دارد. اگر درباره این بخش نیاز به بررسی عمیق تر دارید، حتما چگونگی نحوه اتصال دیزل ژنراتور به برق شبکه را هم باید بدانید، چون ارتباط مستقیم با همین موضوع دارد.

باتری و شارژر

مدار استارت و تغذیه بخش کنترلی بدون این قسمت کامل نمی شود. خیلی وقت ها ایراد روشن نشدن دستگاه به اشتباه به موتور ربط داده می شود، در حالی که اشکال از سیم کشی ضعیف باتری یا شارژر است.

سیستم ارت

ارت در نقشه سیم کشی دیزل ژنراتور یک بخش الزامی است، نه اختیاری. بدنه، تابلو، شاسی و بخش های فلزی باید طبق ضابطه ارت شوند.

روش های اصلی اتصال کابل در نقشه سیم کشی دیزل ژنراتور

در عمل، دو روش مرسوم برای اتصال کابل های قدرت وجود دارد که هر کدام شرایط خودشان را دارند.

اتصال از طریق کلید قدرت یا GCB

در این روش، کلید قدرت مستقیما به خروجی ژنراتور متصل می شود و کابل های خروجی به همین کلید بسته می شوند. این روش برای بسیاری از پروژه ها انتخاب مطمئن تری است، چون دسترسی به حفاظت و قطع مدار ساده تر می شود.

• کنترل بهتر مدار
• ایمنی بیشتر در تعمیرات
• مدیریت ساده تر خطاها
• قطع سریع در شرایط غیرعادی

اتصال مستقیم کابل به ترمینال آلترناتور

این روش هم رایج است، اما فقط وقتی باید انجام شود که سیستم کنترلی ژنراتور حفاظت کافی مثل دیفرانسیل یا AmpSentry داشته باشد. در غیر این صورت، ریسک خطای الکتریکی بالا می رود.

• کاهش برخی پیچیدگی های پایین دست
• ساده شدن هماهنگی بخشی از تجهیزات حفاظتی

نکته اجرایی مهم: اگر کابل مستقیم به آلترناتور وصل می شود، باید حتما لرزش، گلندینگ، فضای ترمینال باکس و مهار کابل ها جدی گرفته شود.

تفاوت MCCB و ACB در سیم کشی دیزل ژنراتور

در انتخاب کلید قدرت، این جدول دید خوبی می دهد.

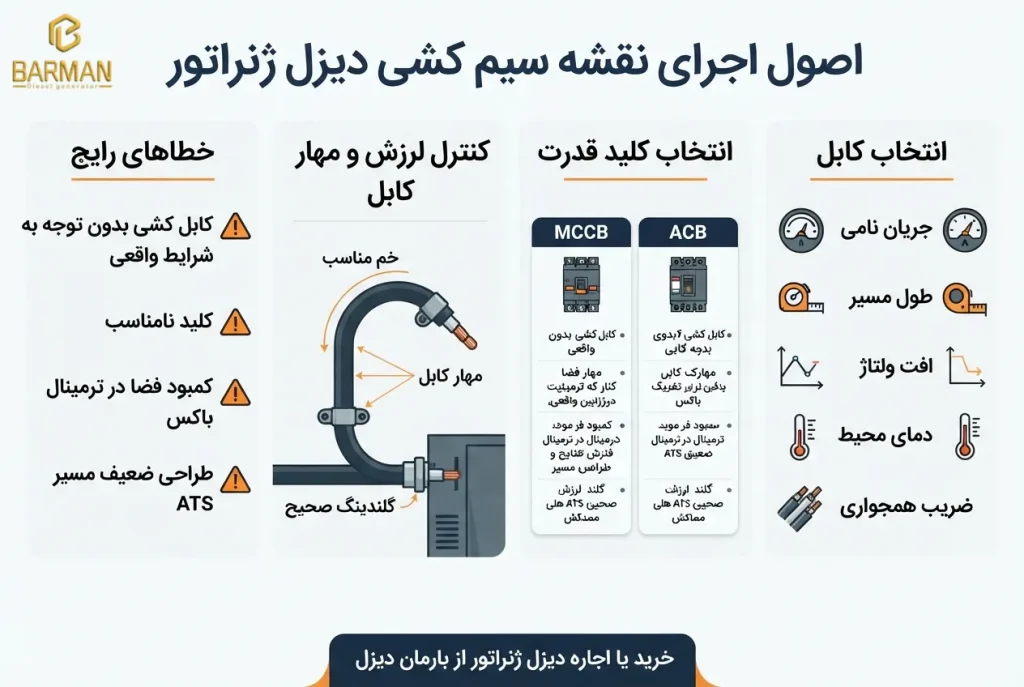

اصول انتخاب کابل در نقشه سیم کشی دیزل ژنراتور

این بخش جایی است که خیلی از خطاها رخ می دهد. انتخاب کابل فقط بر اساس آمپر دستگاه انجام نمی شود. باید چند عامل با هم دیده شوند.

معیارهای انتخاب کابل

• جریان نامی خروجی ژنراتور
• طول مسیر کابل
• افت ولتاژ مجاز
• دمای محیط
• نوع عایق کابل
• نحوه عبور کابل از سینی، لوله یا داکت
• ضریب همجواری
• شرایط نصب داخل اتاق ژنراتور یا فضای باز

طبق اصول فنی، برای کابل بین خروجی ژنراتور تا اولین تجهیز حفاظتی، ظرفیت جریان کابل نباید کمتر از حدود تعریف شده در استاندارد باشد. در عمل، اگر حفاظت اضافه بار مناسب روی خود ژنراتور وجود نداشته باشد، حاشیه انتخاب کابل باید با دقت بیشتری در نظر گرفته شود.

چرا فقط آمپر ملاک نیست؟

چون ممکن است شما کابلی انتخاب کنید که روی کاغذ آمپر لازم را جواب بدهد، اما:

• دمای محیط بالا باشد
• چند رشته کابل کنار هم عبور کنند
• در ترمینال باکس فضای خم نداشته باشد
• در اثر لرزش، سرکابل تحت تنش قرار بگیرد

همه این ها روی کارکرد واقعی تاثیر می گذارند.

جدول چک لیست طراحی نقشه سیم کشی دیزل ژنراتور

ارتعاشات و نقش آن در نقشه سیم کشی دیزل ژنراتور

این بخش را خیلی ها دست کم می گیرند. دیزل ژنراتور در زمان استارت، زیر بار، تغییر بار و خاموش شدن، لرزش طبیعی دارد. اگر مسیر کابل یا اتصال به تابلو خشک و سفت طراحی شود، فشار مستقیم به ترمینال ها منتقل می شود.

خطاهای رایج در این بخش

• ورود مستقیم کابل بدون خم مناسب
• استفاده از لوله یا خرطومی خشک تا لب ترمینال
• مهار نکردن کابل های سنگین
• بستن نامناسب شینه یا لقمه
• وارد کردن کشش اضافی به گلند
• راهکار درست
• در مسیر کابل، خم منطقی پیش بینی شود
• اگر لازم است، از کابل منعطف در بخش اتصال نهایی استفاده شود
• ساپورت و مهار کابل با توجه به جریان اتصال کوتاه طراحی شود
• ترمینال باکس فضای کافی برای خم کابل داشته باشد

جدول انواع دیزل ژنراتور قابل اجاره در بارمان دیزل

چرا اجاره از بارمان دیزل می تواند انتخاب خوبی باشد؟

• تنوع توان متناسب با کاربری واقعی
• پوشش پروژه های سبک تا سنگین
• امکان انتخاب دستگاه سایلنت، اوپن یا کانتینری
• مناسب برای شرایط اضطراری، موقت، کارگاهی و صنعتی

نکته مهم این است که بارمان دیزل فقط تامین کننده نیست. این مجموعه کارگاه اختصاصی ساخت و کوپله ژنراتور هم دارد و برای خیلی از پروژه ها، متناسب با نیاز مشتری، دستگاه را به صورت سفارشی تولید و آماده سازی می کند.

در نقشه سیم کشی دیزل ژنراتور چه اشتباهاتی بیشتر دیده می شود؟

من اگر بخواهم از تجربه اجرایی بگویم، این خطاها از همه پرتکرارترند:

انتخاب کابل بدون در نظر گرفتن شرایط واقعی

فقط از روی جریان نامی نمی شود کابل انتخاب کرد.

بی توجهی به لرزش دستگاه

اگر کابل خشک بسته شود، دیر یا زود اتصال شل می شود یا آسیب می بیند.

انتخاب نادرست کلید قدرت

کلیدی که فقط روی کاغذ مناسب است، شاید در شرایط واقعی پروژه جواب ندهد.

کمبود فضا در ترمینال باکس

وقتی کابل ها زیاد باشند، نبود فضا نصب را خراب می کند.

اشتباه در طراحی مسیر بین ژنراتور و ATS

این مورد مخصوصا در پروژه هایی که برق شهر و ژنراتور با هم درگیرند، حساس است.

برای پروژه شما خرید بهتر است یا اجاره دیزل ژنراتور؟

این سوال جواب ثابت ندارد. اگر پروژه:

• موقت است
• عمر محدود دارد
• مصرف شما فصلی است
• در مرحله ساخت یا راه اندازی هستید
• به برق اضطراری کوتاه مدت نیاز دارید

اجاره دیزل ژنراتور از بارمان دیزل می تواند انتخاب به صرفه و سریع تری باشد.

اما اگر پروژه دائم است، بار پایه مشخص دارد و نیاز به طراحی اختصاصی دارید، ساخت یا تامین سفارشی از طرف مجموعه ای که خودش کارگاه ساخت و کوپله دارد، تصمیم دقیق تری خواهد بود.

جمع بندی

نقشه سیم کشی دیزل ژنراتور فقط یک دیاگرام فنی نیست؛ مبنای نصب امن، بهره برداری مطمئن و عیب یابی سریع دستگاه است. اگر در طراحی این نقشه، انتخاب کابل، کلید حفاظتی، ارتینگ، ATS، مهار کابل ها و ارتعاشات درست دیده شود، هم عمر تجهیزات بیشتر می شود و هم ریسک توقف پروژه پایین می آید.

اگر برای پروژه خودتان به مشاوره تخصصی، انتخاب دستگاه مناسب یا اجاره دیزل ژنراتور از بارمان دیزل نیاز دارید، بهترین کار این است که با کارشناسان مجموعه تماس بگیرید تا بر اساس نوع مصرف، مدت زمان استفاده، محل نصب و توان مورد نیاز، گزینه دقیق به شما پیشنهاد شود.

بارمان دیزل علاوه بر تامین و اجاره، در ساخت و کوپله سفارشی ژنراتور هم به صورت مستقیم فعال است و این مزیت برای پروژه های خاص، یک امتیاز جدی محسوب می شود.

سوالات متداول

آیا نقشه سیم کشی دیزل ژنراتور برای هر توان یکسان است؟

خیر. ساختار کلی شبیه است، اما با تغییر توان، نوع کلید قدرت، تعداد کابل ها، سایز هادی، مدل حفاظت و حتی شکل ورود کابل ها تغییر می کند.

در چه شرایطی ACB به جای MCCB پیشنهاد می شود؟

معمولا در توان ها و جریان های بالاتر، یا پروژه هایی که سطح قطع، حفاظت و مانور بیشتری نیاز دارند، ACB انتخاب مناسب تری است.

آیا می توان کابل خروجی دیزل ژنراتور را مستقیم داخل لوله دفنی برد؟

بله، اما باید شرایط دما، ضریب همجواری، نوع عایق، امکان ارتعاش در محل اتصال و حفاظت مکانیکی کامل بررسی شود. اجرای مستقیم بدون طراحی درست، ریسک خرابی را بالا می برد.

آیا در دستگاه های اجاره ای هم بررسی نقشه سیم کشی لازم است؟

حتما. حتی در اجاره، محل نصب، نوع بار، ATS، ارت و مسیر کابل باید قبل از راه اندازی بررسی شود تا دستگاه در محل پروژه درست عمل کند.

اگر پروژه شرایط خاص داشته باشد، بارمان دیزل فقط اجاره می دهد؟

خیر. بارمان دیزل علاوه بر اجاره، به دلیل داشتن کارگاه اختصاصی ساخت و کوپله ژنراتور، برای پروژه های خاص امکان تولید و آماده سازی سفارشی هم دارد.
